Modifier un composant externe en contexte

Apprenez à modifier un composant externe dans le contexte de la conception parent dans Fusion.

1. Pour insérer un composant externe dans votre conception, accédez au composant dans le panneau de données, cliquez dessus avec le bouton droit de la souris, puis choisissez Insérer dans la conception active.

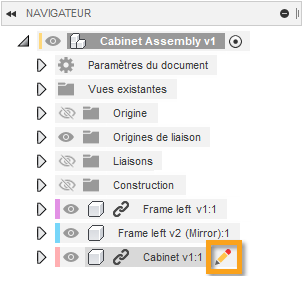

2. Dans le navigateur, placez le curseur sur le composant externe à modifier, puis cliquez sur Modifier sur place .



3. Facultatif : dans le menu Modifier sur place, ajustez l’associativité :

   • Associative

   • Non associative



4. Apportez des modifications non associatives au composant.

   • Modifiez directement les esquisses et d'autres fonctions.
   • Mesurez les distances par rapport aux composants inactifs.

5. Pour créer un contexte d’ensemble, référencez la géométrie des composants inactifs dans la conception parent :

   • Arêtes, faces et points

   • Cotes et contraintes

   • Position

   • Projection

   • Terminaison

     Remarque : lorsque vous référencez la géométrie d’un composant inactif, un dossier Contextes d’ensemble est créé dans le navigateur sous le nœud du composant externe. Un contexte est créé dans ce dossier, que vous pouvez consulter et modifier ultérieurement.



6. Dans le menu Modifier sur place, cliquez sur Terminer la modification sur place  pour revenir à la conception parent.



7. Enregistrez vos modifications.

Le contexte d’ensemble est créé dans le plan de montage chronologique de la conception parent.
