Modification d’un contexte d’ensemble existant

Découvrez comment activer et modifier un contexte d’ensemble existant dans Fusion.

Vous pouvez activer et modifier un contexte d’ensemble existant à partir du navigateur ou du plan de montage chronologique, dans le contexte de l’ensemble ou dans son propre onglet.

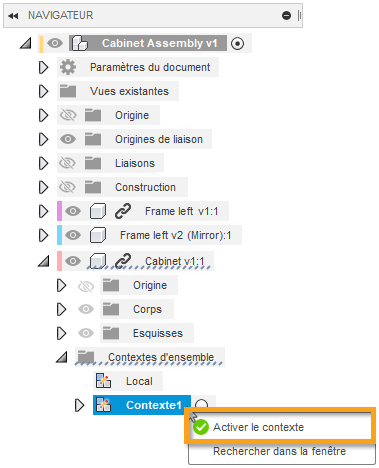

Activer un contexte d’ensemble à partir du navigateur

1. Dans le navigateur, développez le nœud du composant externe.

2. Développez le dossier Contextes d’ensemble.

3. Placez le curseur de la souris sur le contexte d’ensemble, puis cliquez sur le bouton radio Activer le contexte.

   Remarque : vous pouvez également cliquer avec le bouton droit de la souris sur le contexte d’ensemble et choisir Activer le contexte.

4. Effectuez vos changements.

5. Cliquez sur Terminer la modification sur place  pour revenir à la conception parent.

Lorsque vous modifiez un contexte d’ensemble, vous pouvez référencer une géométrie supplémentaire dans le contexte d’ensemble pour une utilisation en aval lorsque vous travaillez directement dans le composant externe.

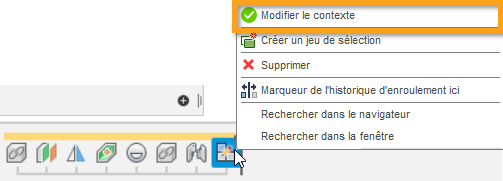

Modifier un contexte d’ensemble à partir du plan de montage chronologique

1. Dans le plan de montage chronologique, recherchez la fonction Contexte d’ensemble.
2. Cliquez avec le bouton droit sur le contexte d’ensemble, puis choisissez Modifier le contexte.
3. Effectuez vos changements.
4. Cliquez sur Terminer la modification sur place  pour revenir à la conception parent.

Modifier un contexte d’ensemble depuis l’extérieur de l’ensemble

Ouvrez un composant externe dans son propre onglet et activez le contexte d’ensemble dans les cas suivants :

• Vous avez référencé tous les objets que vous devez référencer pour travailler en dehors de l’ensemble.
• Vous avez besoin d’utiliser le jeu d’outils de modélisation étendu pour accéder à d’autres fonctionnalités que celles de l’édition sur place.

Avant d’effectuer les étapes ci-dessous :

• Assurez-vous d’avoir utilisé l’édition sur place pour référencer de manière associative tous les objets que vous souhaitez voir lorsque vous ouvrez le composant externe dans son propre onglet et activez le contexte d’ensemble.
• Utilisez la commande Objets de référence pour sélectionner les objets que vous n’avez pas encore référencés de manière associative, si vous souhaitez les afficher.

1. Ouvrez le composant externe dans son propre onglet :

   • Dans le navigateur, cliquez avec le bouton droit de la souris sur le composant externe, puis choisissez Ouvrir.
   • Dans le panneau de données, accédez directement à la conception, puis double-cliquez dessus pour l’ouvrir.

2. Dans le navigateur, développez le dossier Contextes d’ensemble.

3. Placez le curseur de la souris sur le contexte d’assemblage, puis cliquez sur la case d’option Activer le contexte.

   Tous les objets que vous avez référencés de manière associative à partir de l’ensemble ou ajoutés explicitement à partir de l’outil Objets de référence s’affichent dans la zone de dessin avec une opacité réduite lorsque vous travaillez dans le contexte d’assemblage.

4. Utilisez le jeu d’outils de modélisation étendu pour modifier la conception.

5. Une fois que vous avez terminé la modification du contexte d’ensemble, procédez comme suit :

   • Revenez au contexte local pour y poursuivre votre travail.
   • Enregistrez la conception.
