Exportation des conceptions

Découvrez comment exporter des conceptions de Fusion vers d’autres formats d’application de CAO ou en tant que fichiers Fusion natifs.

1. Ouvrez la conception que vous souhaitez exporter.

2. Dans la barre d’’application, sélectionnez Fichier  > Exporter.

   La boîte de dialogue Exporter s’affiche.

3. Dans la boîte de dialogue Exporter, entrez le nom de la conception exportée.

4. Sélectionnez le type de données à exporter.

   • Fichiers Fusion (*.f3d, *.f3z)
   • Fichiers 3D Manufacturing Format (*.3mf) correspondant à un fichier XML conçu pour la fabrication additive. Il décrit les propriétés d’une surface 3D, y compris ses sommets, ses faces triangulaires, ses unités, ses couleurs et ses textures.
   • Fichiers Inventor (*.ipt, *.iam)
   • Fichiers DWG AutoCAD (*.dwg)
   • Fichiers DXF (*.dxf) qui signifie Drawing Interchange Format. Fichiers texte contenant des informations sur le dessin qui sont lisibles par les autres systèmes de CAO.
   • Fichiers FBX (*.fbx) dont le format facilite l’échange de données haute fidélité entre 3ds Max, Maya, MotionBuilder, Mudbox et d’autres logiciels propriétaires et tiers.
   • Fichiers IGES (*.igs, *.iges) qui signifie Initial Graphics Exchange Specification. Format répondant à la norme ANSI utilisé pour les représentations numériques et l'échange d'informations entre les systèmes de CAO/FAO.
   • Fichiers LMV (*.svf) présentant un format de vecteur simple pour le grand visualiseur de modèles.
   • Fichiers OBJ (*.obj) dont le format de données simple représente la géométrie à l’aide des positions et des normales de sommets, des sommets des coordonnées de texture et des faces polygonales (souvent appelées maillage), pour représenter la forme géométrique approximative.
   • Fichiers SAT (*.sat) pour les objets de géométrie stockés dans des fichiers ASCII.
   • Fichiers SketchUp (*.skp)
   • Fichiers SMT (*.smt) représentant un type de fichier neutre à l’exportation, associé aux fichiers ASM (Autodesk Shape Manager).
   • Fichiers SPD (*.spd) dont le type est associé à form-Z.
   • Fichiers STEP (*.stp, *.step) représentant un format d’échange de fichiers 3D internationaux développé pour surmonter certaines limitations des normes actuelles de conversion de données.
   • Fichiers STL (*.stl) de sortie de solides, de zones, de pièces et de sous-ensembles destinés à la stéréolithographie. Le format STL réduit un modèle complet en de multiples facettes plates qui se rapprochent de sa forme initiale.

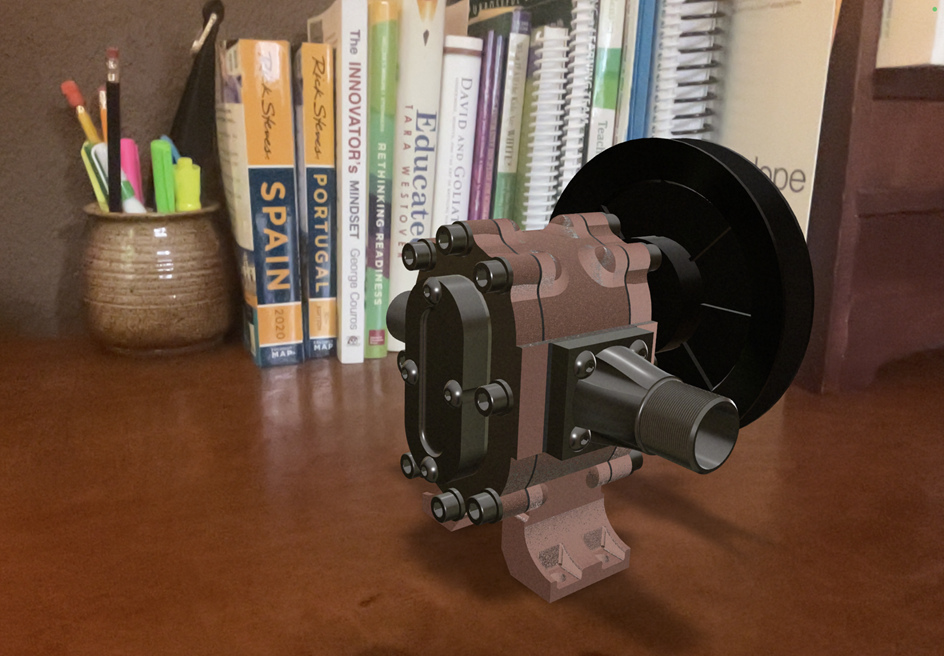

   • Fichiers USD (*.usdz) qui signifie Universal Scene Description utilisés pour afficher des objets 3D en réalité augmentée (AR).

5. Spécifiez l’emplacement dans lequel enregistrer le fichier.

6. Cliquez sur Exporter.

7. Spécifiez l’emplacement dans lequel enregistrer le fichier.

8. Cliquez sur Exporter.

La conception est exportée vers le type de fichier que vous avez sélectionné et enregistré à l’emplacement spécifié.

Conseils

• Une conception exportée ne conserve pas l’associativité avec la conception Fusion d’origine.
• Les fichiers de conception Fusion contenant des références externes (*.f3d) ne peuvent pas être exportés en tant que fichiers de conception Fusion (*.f3z). Ils peuvent uniquement être exportés sous d’autres formats de fichier CAO, notamment en tant que fichiers *.f3z.
• Pour les fichiers USDz, vous devez utiliser des caractères ASCII en anglais pour :
  • Trajectoire
  • Nom du fichier
  • Nom d’utilisateur système
  • Fusion chemin d'installation
• Pour les fichiers USDz, les apparences non prises en charge sont remplacées par l’apparence : Acier - Satiné. Par exemple, les apparences de bois 3D.
