Conceptions
si vous travaillez dans un hub avec modification collaborative, passez à cette section. Recherchez cette icône
à côté du nom du hub pour vérifier que la modification collaborative est activée. En savoir plus sur la modification collaborative
Dans Fusion, une conception désigne un document au format de fichier F3D dans lequel vous créez des esquisses et des corps pour former des pièces et créez des composants pour former des assemblages mécaniques. Les données de conception sont utilisées sous forme de données d’entrée pour les études de simulation et de conception générative, les animations, les rendus, les conceptions électroniques, les dessins et les configurations de fabrication.
Chaque conception contient un composant par défaut et peut également contenir un assemblage complet de composants internes et externes liés les uns aux autres.
Vous pouvez importer une conception en tant que nouvelle version d’une conception existante, créer des jalons pour marquer une étape importante dans le développement d’une conception, créer un lien pour partager des conceptions avec des collaborateurs et mettre en cache des conceptions pour y accéder en mode hors ligne.
Références de conception
Lorsque vous insérez des conceptions, une référence associative au document de conception est créée.
Vous pouvez référencer toute conception Fusion en tant que composant externe dans l’assemblage d’une autre conception. Lorsque vous modifiez la conception d’origine, les modifications s’affichent dans tout assemblage où elle est référencée.

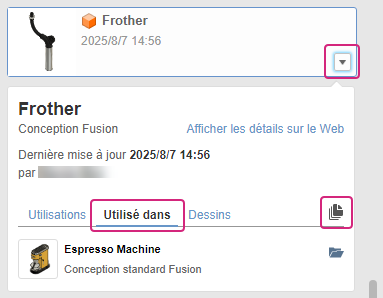

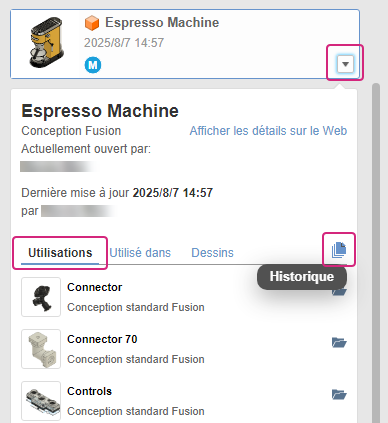

Dans le panneau de données, vous pouvez voir les endroits où une conception est utilisée, la liste des autres conceptions utilisées et les dessins associés. L’historique de la conception est enregistré sous forme de liste de versions et de jalons. Ouvrez le client Web Fusion pour consulter la présentation des détails de la conception.
Vous pouvez ouvrir, renommer et copier des conceptions avec les dessins associés ou les déplacer vers de nouveaux dossiers et projets sans rompre leurs relations associatives.
Suppression de conceptions référencées
Vous ne pouvez pas supprimer une conception si elle est référencée dans une autre conception. Même si vous supprimez le lien, des versions plus anciennes de la conception peuvent être utilisées.
Si vous supprimez une conception qui inclut des références externes, les conceptions sources des composants externes ne sont pas supprimées.
Création d’un dessin à l’aide de conceptions
Vous pouvez créer des dessins qui documentent une conception à l’aide de vues isométriques et orthogonales 2D mises à l’échelle, d’annotations et de tableaux, pour faciliter la fabrication.
Copie de conceptions
Lorsque vous copiez une conception référencée par un dessin, une liste de dessins associés s’affiche. Vous pouvez choisir l’option Inclure les dessins ou Ignorer les dessins. Pour inclure les dessins, vous devez au moins disposer d’un accès en lecture seule à l’emplacement du dessin.

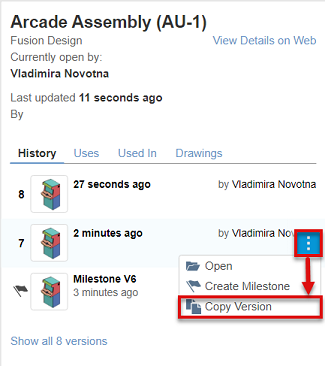

Vous pouvez également copier la version historique d’une conception.
Tous les dessins qui font référence à cette version spécifique sont répertoriés dans la boîte de dialogue Dessins associés. Vous pouvez choisir l’option Inclure les dessins ou Ignorer les dessins. Pour inclure les dessins, vous devez au moins disposer d’un accès en lecture seule à l’emplacement du dessin.
Enregistrer une conception existante vers une nouvelle conception
Utilisez l’outil Enregistrer sous pour enregistrer la conception actuelle en tant que nouvelle conception. Les références externes continuent de renvoyer aux conceptions initiales. Les liens des contextes d’ensemble sont rompus.
Lorsque vous utilisez l’option Enregistrer sous sur une conception, vous pouvez choisir d’inclure les dessins. Si vous cochez cette case, les dessins restent associés à la nouvelle conception et sont mis à jour automatiquement en cas de modification de celle-ci. Ainsi, vous pouvez créer une ramification et réutiliser des conceptions tout en gardant les dessins à jour.
Conceptions créées dans d’autres applications de CAO
La fonctionnalité AnyCAD de Fusion vous permet de référencer des conceptions créées dans d’autres applications de CAO directement dans vos conceptions Fusion, tout en conservant leur format d’origine.
Lorsque vous modifiez la conception d’origine dans son application de CAO native, vos modifications s’affichent automatiquement dans Fusion.
- devez être membre actif de le client Web Fusion ;
- devez installer Desktop Connector.
Conceptions
Dans Fusion, une conception désigne un document au format de fichier F3D dans lequel vous créez des esquisses et des corps pour former des pièces et créez des composants pour former des assemblages mécaniques. Les données de conception sont utilisées sous forme de données d’entrée pour les études de simulation et de conception générative, les animations, les rendus, les conceptions électroniques, les dessins et les configurations de fabrication.
Chaque conception contient un composant par défaut et peut également contenir un assemblage complet de composants internes et externes liés les uns aux autres.
Vous pouvez importer une conception en tant que nouvelle modification d’une conception existante, créer des versions pour marquer une étape importante dans le développement d’une conception, créer un lien pour partager des conceptions avec des collaborateurs et mettre en cache des conceptions afin de pouvoir y accéder en mode hors ligne.
Références de conception
Lorsque vous insérez des conceptions, une référence associative au document de conception est créée.
Vous pouvez référencer toute conception Fusion en tant que composant externe dans l’assemblage d’une autre conception. Lorsque vous modifiez la conception d’origine, les modifications s’affichent dans tout assemblage où elle est référencée.

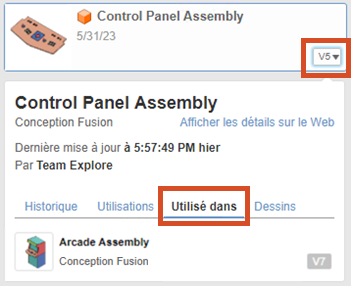

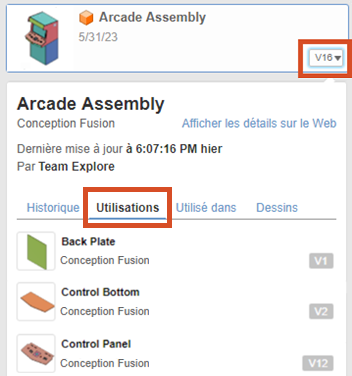

Dans le panneau de données, vous pouvez voir les endroits où une conception est utilisée, la liste des autres conceptions utilisées et les dessins associés. L’historique de conception, qui prend la forme d’une liste de modifications et de versions, est disponible pour les conceptions et dessins Fusion. Cliquez sur le bouton Historique pour ouvrir la boîte de dialogue correspondante dans la zone de dessin.
Vous pouvez ouvrir, renommer et copier des conceptions avec les dessins associés ou les déplacer vers de nouveaux dossiers et projets sans rompre leurs relations associatives.
Suppression de conceptions référencées
Vous ne pouvez pas supprimer une conception si elle est référencée dans une autre conception. Même si vous supprimez le lien, des modifications plus anciennes de la conception peuvent être utilisées. Si vous supprimez une conception qui inclut des références externes, les conceptions sources des composants externes ne sont pas supprimées.
Création d’un dessin à l’aide de conceptions
Vous pouvez créer des dessins qui documentent une conception à l’aide de vues isométriques et orthogonales 2D mises à l’échelle, d’annotations et de tableaux, pour faciliter la fabrication.
Copie de conceptions
Lorsque vous copiez une conception référencée par un dessin, une liste de dessins associés s’affiche. Vous pouvez choisir l’option Inclure les dessins ou Ignorer les dessins. Pour inclure les dessins, vous devez au moins disposer d’un accès en lecture seule à l’emplacement du dessin.
Conceptions créées dans d’autres applications de CAO
La fonctionnalité AnyCAD de Fusion vous permet de référencer des conceptions créées dans d’autres applications de CAO directement dans vos conceptions Fusion, tout en conservant leur format d’origine.
Lorsque vous modifiez la conception d’origine dans son application de CAO native, vos modifications s’affichent automatiquement dans Fusion.
- devez être membre actif de le client Web Fusion ;
- devez installer Desktop Connector.
