Remplacement de composants externes
Découvrez comment remplacer un composant externe dans un ensemble par une autre conception externe dans Fusion.
Dans le navigateur, recherchez le composant externe à remplacer.
Cliquez avec le bouton droit sur le composant pour afficher le menu contextuel.
Sélectionnez Remplacer le composant.
La boîte de dialogue Remplacer le composant s’affiche.
Dans la boîte de dialogue, accédez à une autre conception externe et sélectionnez-la.
Facultatif : cochez la case Remplacer toutes les occurrences si vous souhaitez remplacer toutes les occurrences identiques du composant sélectionné dans l’ensemble.
Cliquez sur Remplacer.
Le composant externe est remplacé par la nouvelle conception externe dans l’ensemble.
Enregistrer sous et remplacer
Utilisez l’option Enregistrer sous et remplacer pour créer une conception à partir d’un composant externe et mettre à jour l’assemblage pour y faire référence.
Dans le navigateur, recherchez le composant externe à copier et à remplacer.
Cliquez avec le bouton droit sur le composant pour afficher le menu contextuel.
Sélectionnez Enregistrer sous et remplacer.
La boîte de dialogue Enregistrer sous et remplacer s’ouvre.
Entrez un nom et choisissez un emplacement pour la nouvelle conception.
Facultatif : cochez la case Remplacer toutes les occurrences pour remplacer toutes les occurrences identiques du composant sélectionné dans l’assemblage.
Cliquez sur Enregistrer.
L’outil crée une conception externe et remplace le composant dans l’assemblage.
Conseils
- Si le composant remplacé est une copie directe de l’original, Fusion reconnecte les relations d’ensemble, comme les liaisons et les contextes, à partir du composant d’origine.

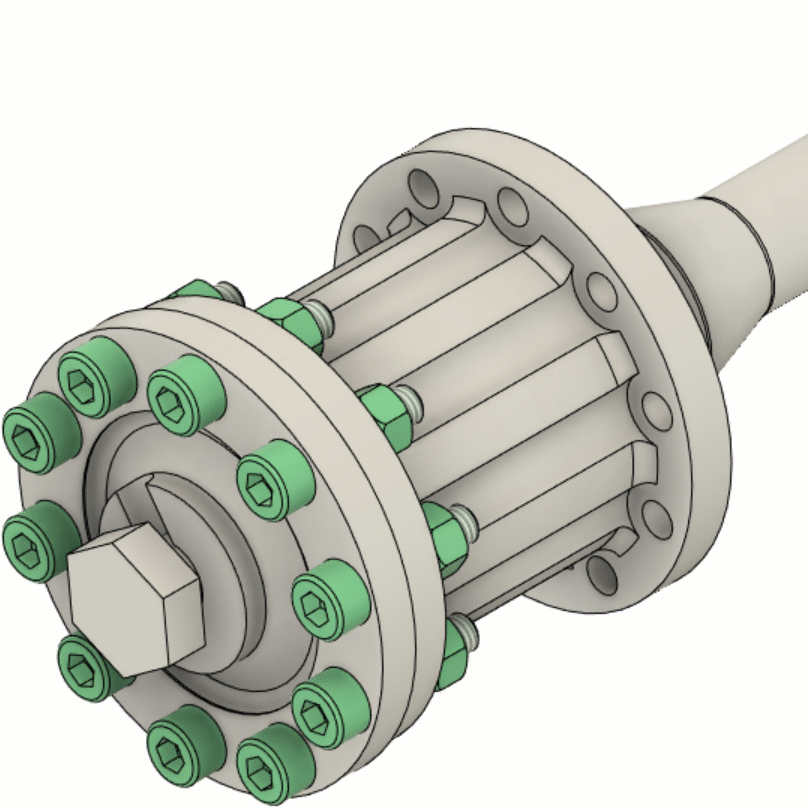

- En mode de modélisation paramétrique, si vous sélectionnez un composant qui est une occurrence dans un motif, toutes les occurrences du motif seront remplacées.
