Création d’une relation tangente

Découvrez comment utiliser la commande Relation tangente pour créer une relation tangente entre une face d’un corps dans un composant et un jeu de faces connectées sur un corps dans un autre composant d’un ensemble dans Fusion.

1. Cliquez sur Conception > Solide > Assembler > Relation tangente .

   La boîte de dialogue Relation tangente s’affiche.

2. Dans la zone de dessin, sélectionnez une face sur un corps dans le composant 1.

3. Sélectionnez une face sur un corps dans le composant 2.

   Les composants se déplacent pour afficher un aperçu de la relation tangente.

4. Cliquez sur OK.

La nouvelle relation tangente est établie entre les corps sélectionnés dans les deux composants. Les faces sélectionnées conservent une relation de position tangente les unes aux autres.

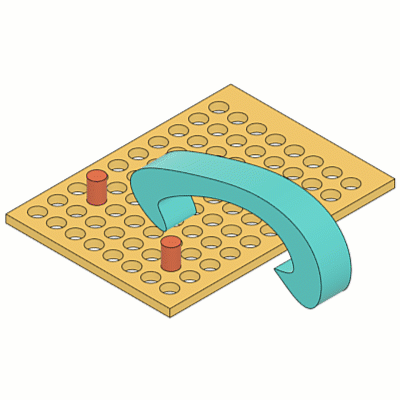

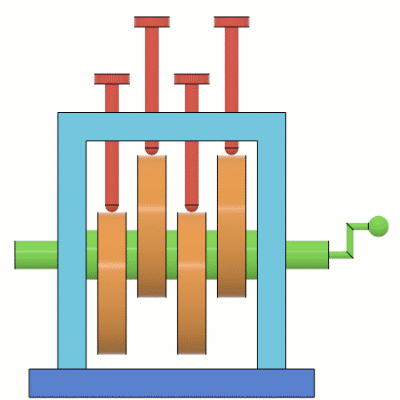

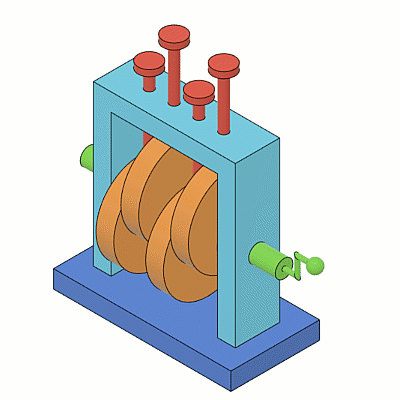

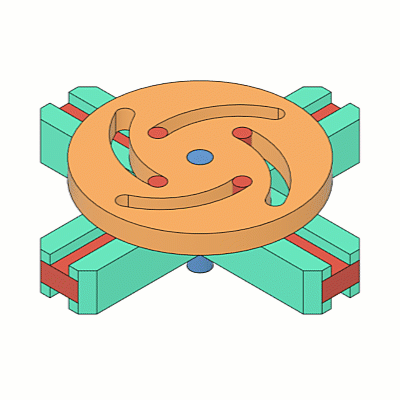

Conseils

• Ajoutez d’abord des liaisons, puis définissez les relations tangentes.
• Sélectionnez les faces devant conserver la tangence pour améliorer le mouvement de l’ensemble joint.
