Relations d’assemblage

Dans l’espace de travail Conception de Fusion, vous pouvez créer différents types de relations entre les composants pour définir leur position relative, leurs degrés de liberté et leur mouvement dans un assemblage.

Utilisez les outils suivants du panneau Conception > Assembler pour créer et modifier des relations entre les composants :

• Contraindre les composants  : pour contraindre des géométries, positionnez deux composants ou plus l’un par rapport à l’autre, puis réduisez les degrés de liberté de l’assemblage pour créer une relation de contrainte entre les composants impliqués.
• Liaison  : crée une liaison entre des composants qui ne sont pas encore positionnés les uns par rapport aux autres.
• Liaison réelle  : crée une liaison entre des composants déjà positionnés les uns par rapport aux autres.
• Origine de la liaison  : crée et positionne un système de coordonnées sur un composant que vous pouvez utiliser ultérieurement pour définir une relation d’assemblage.
• Groupe rigide  : verrouille ensemble les composants de manière qu’ils se déplacent ensemble dans un assemblage.
• Relation tangente  : crée une relation de tangente entre une face dans un composant et un jeu de faces connectées dans un autre composant d’un assemblage.
• Liaisons d’entraînements  : modifie les entrées de mouvement de la liaison, telles que l’angle de rotation et la distance, pour contrôler les degrés de liberté.
• Lien de mouvement  : lie le mouvement de 2 liaisons.

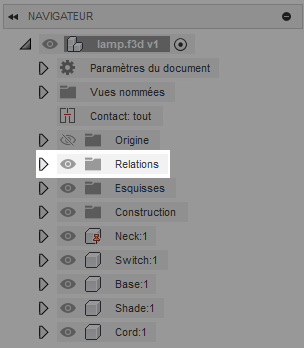

Lorsque vous créez une relation entre des composants, elle apparaît dans le dossier Navigateur > Relations.

Contraintes d'assemblage

Une contrainte est une relation d’ensemble qui contraint une géométrie de sorte à positionner deux composants ou plus l’un par rapport à l’autre.

Utilisez des contraintes pour verrouiller les degrés de liberté disponibles et réduire la complexité des relations entre les composants. Vous pouvez créer plusieurs contraintes à la fois pour créer un jeu.

Points d’accès d’une contrainte

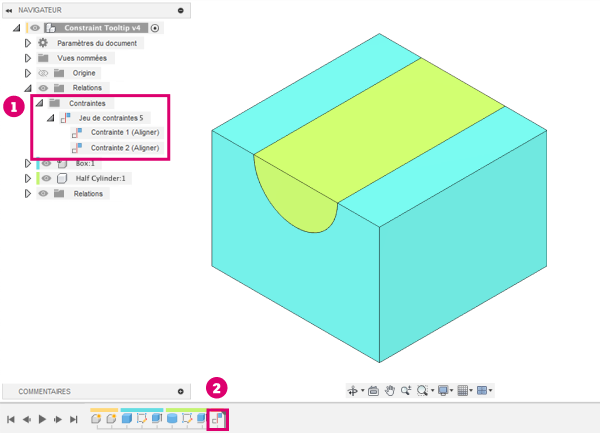

Il existe 2 points d’accès permettant d’interagir avec les contraintes d’ensemble :

1. Dans le Navigateur, dans le dossier Relations > Contraintes.
2. Dans le plan de montage chronologique.

Liaisons

Une liaison est une relation mécanique d’ensemble qui définit la position relative et le mouvement entre deux composants d’un assemblage. Utilisez les origines de liaison (systèmes de coordonnées personnalisés) pour accrocher les composants.

Lorsque vous concevez un assemblage avec des composants mobiles, la simulation du mouvement est un élément important du processus de prototypage.

Dans Fusion, les relations d’ensemble réduisent la complexité des relations entre les composants en vous permettant de vous concentrer sur ce que les composants peuvent faire, plutôt que sur ce qu’ils ne peuvent pas faire. Cette approche diffère des autres, telles que les contraintes ou les placages, qui verrouillent les degrés de liberté disponibles pour limiter le mouvement. Vous devez donc comprendre les principes physiques et mathématiques de base qui interviennent pour vous assurer que les composants d’un ensemble se déplacent comme vous le souhaitez.

En revanche, les liaisons définissent le mouvement entre les composants et ne laissent ouverts que les degrés de liberté requis pour créer ce mouvement. Cela permet de réduire la nécessité de comprendre le principe physique et de créer un lien de compréhension entre mouvement et résultat.

Points d’accès des liaisons

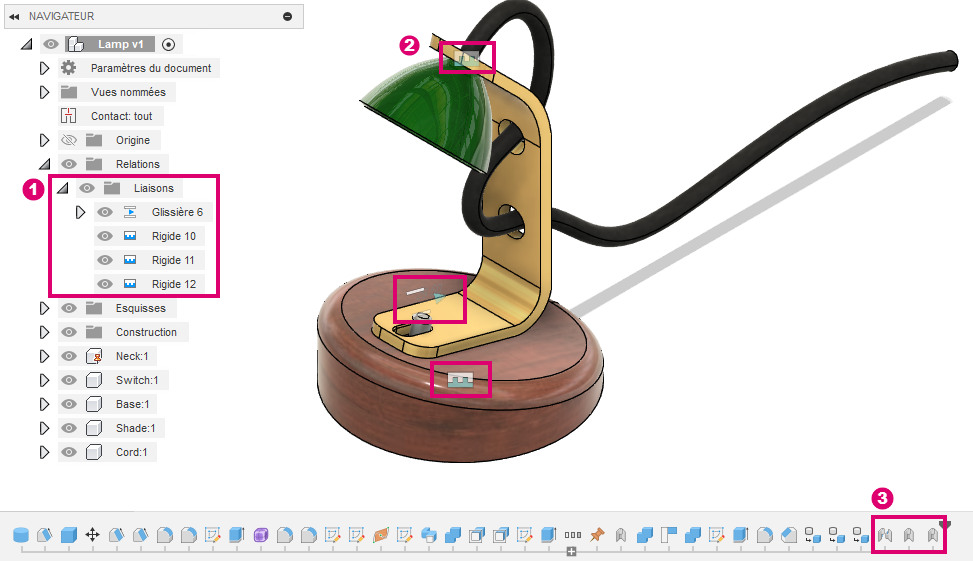

Il existe trois points d’accès où vous pouvez interagir avec les liaisons que vous créez dans un ensemble :

1. Dans le Navigateur, dans le dossier Relations > Liaisons.
2. Dans la zone de dessin, directement sur les composants, désignés par les icônes de Type de liaison.
3. Dans le plan de montage chronologique

Vous pouvez cliquer avec le bouton droit de la souris sur une liaison existante dans la zone de dessin ou dans le navigateur, puis utiliser les outils supplémentaires suivants pour la modifier :

• Modifier la liaison : ouvre la boîte de dialogue Modifier la liaison et vous permet de modifier tous les paramètres associés à la liaison.
• Modifier les limites de liaison : ouvre la boîte de dialogue Modifier les limites de liaison et vous permet de modifier les limites minimale, maximale et de repos de la liaison.
• Verrouiller : permet de verrouiller les paramètres et l’emplacement actuels de la liaison.
• Masquer : supprime temporairement la liaison pour empêcher son application sur les composants.
• Animer une liaison : anime une seule liaison.
• Animer le modèle : anime toutes les liaisons de l’assemblage.
