Affichage de l’historique de conception et des données associées

Découvrez comment afficher l’historique des versions et les données associées d’une conception dans Fusion.

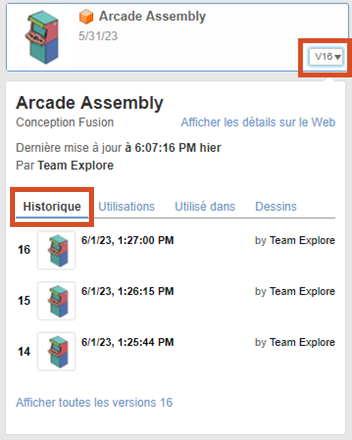

Affichage de l’ensemble des versions d’une conception

1. Dans le panneau de données, accédez à la conception.

2. Cliquez sur Numéro de version.

   Les détails de la conception s’affichent.

   Dans l’onglet Historique, les trois premières versions s’affichent, de la plus récente à la plus ancienne.

3. Dans l’onglet Historique, cliquez sur l’option permettant d’afficher tous les numéros de version.

L’historique de conception se développe pour afficher les versions restantes.

Affichage de composants externes référencés dans une conception

1. Développez les détails de la conception.
2. Cliquez sur l’onglet Utilisations.

Tous les documents de conception insérés en tant que composants externes s’affichent dans une liste.

Affichage d’autres conceptions faisant référence à une conception en tant que composant externe

1. Développez les détails de la conception.
2. Cliquez sur l’onglet Utilisé dans.

Tous les documents de conception dans lesquels la conception est insérée en tant que composant externe s’affichent dans une liste.

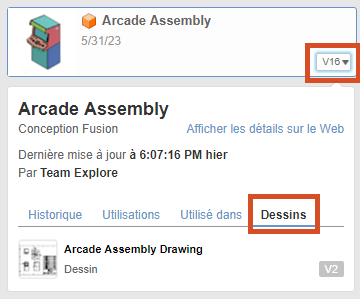

Affichage de dessins faisant référence à une conception

1. Développez les détails de la conception.
2. Cliquez sur l’onglet Dessins.

Tous les documents de dessin qui font référence à la conception s’affichent dans une liste.

Conseils

• Dans l’onglet Historique, développez le menu Plus d’une version pour l’ouvrir ou créer une version jalon à partir de celle-ci ou la copier .
• Dans les onglets Utilisations ou Utilisé dans, placez le curseur sur une conception et cliquez sur Ouvrir pour l’ouvrir dans un onglet de document séparé.
• Dans l’onglet Dessin, placez le curseur sur un dessin et cliquez sur Ouvrir pour l’ouvrir dans un onglet de document séparé.

Afficher l’historique

Pour afficher l’historique d’une conception, vous pouvez utiliser l’une des méthodes suivantes :

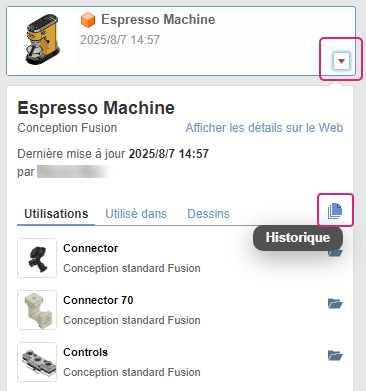

Panneau de données

1. Dans le panneau de données, recherchez la conception dont vous souhaitez afficher l’historique.
2. Cliquez sur la flèche  à côté de la conception pour afficher plus de détails.
3. Cliquez sur le bouton Historique .

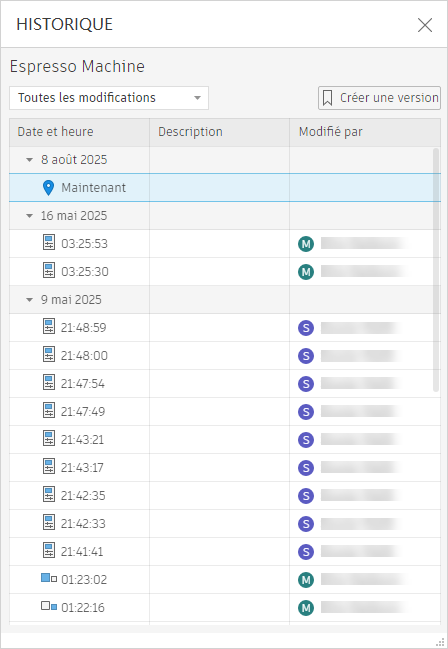

La boîte de dialogue Historique s’ouvre et affiche les enregistrements de modèles, les versions, les révisions, les modifications de propriétés, etc.

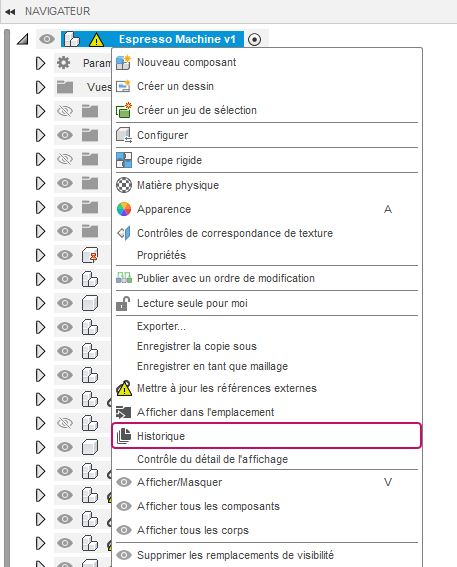

Navigateur

1. Dans le navigateur, cliquez avec le bouton droit de la souris sur le composant interne ou externe de niveau supérieur dont vous souhaitez afficher l’historique.
2. Sélectionnez Historique dans la liste.

La boîte de dialogue Historique s’ouvre et affiche les enregistrements de modèles, les versions, les révisions, les modifications de propriétés, etc.

Afficher les composants externes d’une conception

1. Dans le panneau de données, accédez à la conception que vous souhaitez afficher.
2. Cliquez sur la flèche  à côté de la conception pour afficher plus de détails.
3. Cliquez sur l’onglet Utilisations.

Tous les composants externes utilisés par cette conception s’affichent dans une liste sous l’onglet Utilisations.

Afficher les conceptions qui en utilisent une autre en tant que composant

1. Dans le panneau de données, accédez à la conception que vous souhaitez afficher.
2. Cliquez sur la flèche  à côté de la conception pour afficher plus de détails.
3. Cliquez sur l’onglet Utilisé dans.

Tous les documents de conception qui utilisent cette conception comme composant externe s’affichent dans une liste sous l’onglet Utilisé dans.

Affichage de dessins faisant référence à une conception

1. Dans le panneau de données, accédez à la conception que vous souhaitez afficher.
2. Cliquez sur la flèche  à côté de la conception pour afficher plus de détails.
3. Cliquez sur l’onglet Dessins.

Tous les dessins qui font référence à cette conception s’affichent dans une liste sous l’onglet Dessins.

Conseils

• Dans la boîte de dialogue Historique, vous pouvez ouvrir une ancienne modification de la conception. Placez le curseur sur une modification pour afficher le menu Plus . Cliquez dessus pour développer le menu, puis sélectionnez Ouvrir pour afficher ces modifications dans un onglet de document distinct.
• Dans le panneau de données, vous pouvez ouvrir une conception répertoriée sous les onglets Utilisations, Utilisé dans ou Dessins. Cliquez sur Ouvrir  pour ouvrir la conception dans un autre onglet de document.
