Créer des corps

Découvrez comment créer des corps dans les composants en tant que primitives ou à partir d’esquisses dans une conception Fusion.

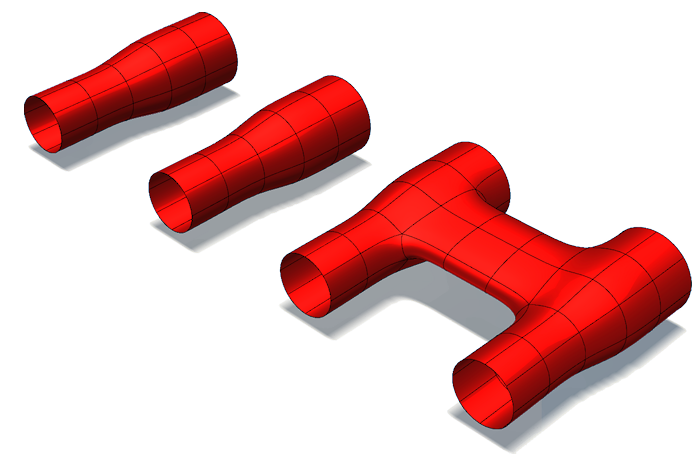

Créer un corps en tant que primitive

Dans l’espace de travail Conception, vous pouvez accéder aux commandes de primitive via le groupe de fonctions Créer aux emplacements suivants :

• Dans l’onglet Solide
• Dans l’onglet Surface (uniquement en mode de modélisation directe)
• Dans l’environnement contextuel Forme

1. Dans le navigateur, recherchez le composant dans lequel vous souhaitez créer le corps.

2. Cliquez sur le bouton radio en regard du composant pour l’activer.

3. Cliquez pour développer le groupe de fonctions Créer.

4. Sélectionnez une commande de primitive :

   • Boîte
   • Cylindre
   • Sphère
   • Tore
   • Hélicoïde
   • Plan
   • Quadball

5. Sélectionnez un plan.

6. Placez la géométrie pour créer la base de la primitive.

   La boîte de dialogue des commandes s’ouvre.

7. Dans la boîte de dialogue, définissez Opération sur Nouveau corps.

8. Ajustez tout autre paramètre nécessaire pour définir la forme et la taille de la primitive.

9. Cliquez sur OK.

Créer un corps à partir d’une esquisse

Dans l’espace de travail Conception, vous pouvez accéder aux commandes permettant de créer des corps à partir de courbes ou de contours d’esquisse via le groupe de fonctions Créer aux emplacements suivants :

• Dans l’onglet Solide
• Dans l’onglet Surface
• Dans l’environnement contextuel Forme

1. Dans le navigateur, recherchez le composant dans lequel vous souhaitez créer le corps.

2. Cliquez sur le bouton radio en regard du composant pour l’activer.

3. Créez une esquisse.

4. Cliquez pour développer le groupe de fonctions Créer.

5. Sélectionnez une commande permettant de créer un corps à partir de la géométrie d’esquisse sélectionnée. Par exemple :

   • Extrusion
   • Révolution
   • Balayage
   • Lissage

   La boîte de dialogue des commandes s’ouvre.

6. Dans la boîte de dialogue, définissez Opération sur Nouveau corps.

7. Sélectionnez la courbe ou le contour d’esquisse.

8. Ajustez tout autre paramètre nécessaire pour définir la forme et la taille du corps.

9. Cliquez sur OK.
