Création de composants

Découvrez comment créer des composants dans l’ensemble, dans une conception Fusion.

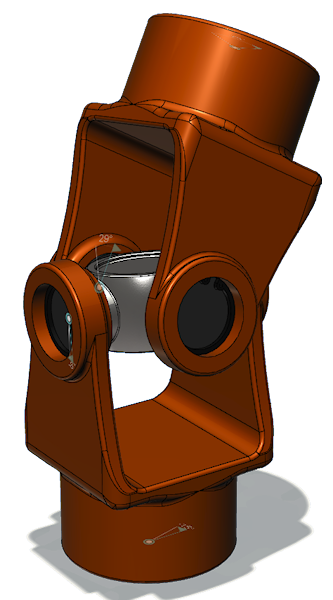

Vous pouvez :

• créer des composants vides avant de commencer la conception, pour que la structure et le plan de montage chronologique de l’ensemble soient organisés et faciles à parcourir ;
• créer des composants à partir de corps existants, si vous les avez déjà créés dans le composant par défaut et souhaitez les organiser dans un ensemble ;
• créer un composant lors de l’exécution de la plupart des commandes du groupe de fonctions Créer.

Créer un composant vide

1. Dans le navigateur, cliquez avec le bouton droit de la souris sur le composant par défaut .

   Vous pouvez également utiliser la commande Nouveau composant disponible sur la barre d’outils, dans les groupes de fonctions Créer et Assembler.

   La boîte de dialogue Nouveau composant s’affiche.

2. Dans la boîte de dialogue Nouveau composant, sélectionnez le composant Type :

   • Standard
   • Tôlerie

3. Tapez un nom unique pour le nouveau composant.

4. Sélectionnez l’emplacement où créer le composant, par rapport à la conception :

   • Interne : le composant est créé et contenu dans la conception active.

     • Parent : le composant est créé dans le composant parent. Le composant actif est automatiquement sélectionné en tant que composant parent. Pour changer de composant parent :
       1. Cliquez sur X pour annuler la sélection.
       2. Dans le navigateur, cliquez sur le nouveau composant parent pour le sélectionner.
     • À partir des corps : cochez cette case pour convertir les corps existants en composants individuels.
       • Si vous activez cette option, vous ne pouvez plus sélectionner le composant parent, mais vous pouvez sélectionner les corps à convertir en composants. Voir les instructions détaillées ci-dessous.

   • Externe : le composant est créé et contenu dans une autre conception, puis référencé dans l’ensemble existant dans la conception active.

     • Emplacement : la nouvelle conception contenant le nouveau composant est enregistrée à cet emplacement. Le dossier de projet dans lequel la conception active est enregistrée est sélectionné automatiquement. Fusion l’enregistre automatiquement au même emplacement que son parent. Pour modifier l’emplacement :

       1. Cliquez sur le nom du dossier ou sur le X.

          La boîte de dialogue Sélectionner un dossier s’affiche.

       2. Dans la boîte de dialogue Sélectionner un dossier, accédez à l’emplacement où vous souhaitez enregistrer la conception.

       3. Cliquez sur Sélectionner.

5. Dans le cas d’un composant de tôlerie, sélectionnez une règle de tôlerie.

6. Facultatif : désactivez la case Activer si vous ne souhaitez pas activer le nouveau composant après sa création.

7. Cliquez sur OK.

Pour les composants internes :

• Le nouveau composant s’affiche dans le navigateur, sous le composant parent que vous avez sélectionné.
• Si la case Activer est cochée, le nouveau composant est automatiquement activé, ce qui vous permet de commencer à travailler dessus immédiatement.

Pour les composants externes :

• Fusion enregistre automatiquement la nouvelle conception au même emplacement que son parent.

  • Si le composant parent n’est pas sélectionné, l’emplacement par défaut correspond au projet et au dossier actifs dans le groupe de fonctions Données.
  • Si le composant parent n’a pas encore été enregistré, l’emplacement par défaut correspond au projet et au dossier actifs dans le groupe de fonctions Données.

• Le nouveau composant est référencé dans la conception active et s’affiche dans le navigateur sous le composant parent sélectionné.

• Si la case Activer est cochée, le composant est automatiquement activé et une session Modifier sur place commence pour vous permettre de commencer à travailler sur le nouveau composant dans le contexte de la conception active.

Créer des composants à partir de corps existants

1. Dans le navigateur, développez le dossier Corps.

2. Sélectionnez les corps à convertir en composants.

3. Cliquez avec le bouton droit de la souris et choisissez Créer des composants à partir de corps .

   Remarque : vous pouvez également cliquer avec le bouton droit de la souris sur le dossier Corps pour sélectionner et convertir tous les corps qu’il contient.

Pour tout corps sélectionné, un nouveau composant s’affiche dans le navigateur sous le composant d’origine du corps. Le corps est déplacé du dossier Corps du composant d’origine vers le dossier Corps du nouveau composant.

Créer un composant lorsqu’une commande est active

1. Activez une commande dans le groupe de fonctions Créer.
2. Dans la boîte de dialogue, sélectionnez Nouveau composant dans le menu déroulant Opération.
3. Ajustez les paramètres supplémentaires de la commande.
4. Cliquez sur OK.

Le nouveau composant s’affiche dans le navigateur. Les corps créés lorsque la commande est active s’affichent dans la zone de dessin et dans le dossier Corps du nouveau composant.

Conseils

• Pour vous assurer que l’historique paramétrique d’un composant est entièrement stocké dans le composant, créez un nouveau composant avant de commencer à créer une géométrie pour le composant. Cela garantit que toute copie du composant est complète au niveau paramétrique, à l’exclusion des références à d’autres composants.
• Nommez chaque composant dès que vous le créez afin de faciliter la compréhension de la structure de l’ensemble, aussi bien pour vous que pour vos collaborateurs.
• Avant de convertir un corps en composant, renommez le corps. Le nom descriptif que vous donnez au corps sera attribué au nouveau composant, ce qui facilitera sa localisation dans l’ensemble.
• Vous pouvez créer un composant lorsque vous utilisez la plupart des commandes du groupe de fonctions Créer, telles que Extrusion, Révolution, Boîte, Cylindre, etc. Lorsque vous exécutez la commande, définissez le paramètre Opération sur Nouveau composant. Veillez à renommer le composant après l’avoir créé.
• Dans le navigateur, cliquez sur le bouton radio à côté d’un composant pour l’activer. Activez toujours un composant avant d’y ajouter une géométrie.
