Outil de tournage – Référence

Paramètres de l’onglet Général

Paramètre Explication
Description Description textuelle de l’outil. Cette description s’affiche dans le nom de l’outil dans l’ensemble de CAM.
Fournisseur Fabricant ou fournisseur de l’outil. Utilisez cette option pour identifier la source d’achat de l’outil.
ID produit Identifiant (ID) de l’outil (indiqué par le fournisseur). Il peut s’agir de l’identifiant dans un catalogue, du numéro de modèle ou du numéro de référence de l’outil.
Lien vers le produit Site Web ou coordonnées du fournisseur pour obtenir cet outil. Ce lien s’affiche dans l’onglet Info de la bibliothèque d’outils. Cliquez dessus pour accéder au site Web externe du fournisseur.

Paramètres de l’onglet Insérer

Paramètre Explication
Code ISO Si vous connaissez le code de l’outil à insérer, vous pouvez le saisir ici. Tous les autres paramètres d’insert se rempliront automatiquement. Définissez l’unité sur Pouce pour les codes ANSI et sur Millimètres pour les codes ISO.

Disponible pour les types d’outils Tournage – Général et Outil (de tour) à aléser.
Forme Forme de l’insert, en vous basant sur les lettres de désignation habituelles des fabricants.
Angle de grugeage Dépouille sur les faces de l’insert qui entre en contact avec la matière lors de l’usinage.

Disponible pour les types d’outils Tournage – Général et Outil (de tour) à aléser.
Tolérance Tolérance de l’insert, en vous basant sur les lettres de désignation fournies par les fabricants d’outils.
Section Forme de perçage et forme du brise-copeaux de l’insert.
Taille de l’insert Taille de cercle inscrit, en vous basant sur les numéros de désignation fournis par les fabricants d’outils.

Disponible pour les types d’outils Tournage – Général et Outil (de tour) à aléser.
Épaisseur Épaisseur, en vous basant sur les numéros de désignation fournis par les fabricants d’outils.
Rayon de coin Taille de rayon de coin, en vous basant sur les numéros de désignation fournis par les fabricants d’outils.
Type Type d’insert d’outil. Cela change les paramètres disponibles pour définir l’insert.
Unité Unité de mesure de l’outil (millimètres ou pouces).
Matière Matière de l’outil. Les options sont les suivantes : Non spécifié, HSS, Revêtement en titane, Carbure et Céramique.
Longueur totale Longueur totale de l’insert.

Disponible pour les types d’outils Outil (de tour) à rainurer et Outil (de tour) à fileter.
Largeur Largeur non coupante de l’outil.

Disponible pour les types d’outils Outil (de tour) à rainurer et Outil (de tour) à fileter.
Largeur de gorge Largeur de coupe de l’outil.

Disponible pour les types d’outils Outil (de tour) à rainurer.
Pas de filetage minimal Le plus petit pas de filetage que l’insert peut créer. Cette valeur dépend de la largeur de la pointe du filet ou du rayon de la pointe du filet de l’insert. Ces données déterminent quelle quantité de l’insert utiliser pour créer un filetage plus petit.

Disponible pour les types d’outils Outil (de tour) à fileter.
Pas de filetage maximal Le pas de filetage maximal que l’insert peut créer. Ce paramètre définit la forme de l’insert.

Disponible pour les types d’outils Outil (de tour) à fileter.
Filetage interne Lorsque cette option est sélectionnée, elle permet d’usiner des filetages internes.

Disponible pour les types d’outils Outil (de tour) à fileter.
Angle du profil de filetage Valeur de l’angle entre deux côtés du filetage, en degrés. Entrez une valeur inférieure à 90 degrés.

Disponible pour les types d’outils Outil (de tour) à fileter.
Type de la pointe de filet Type de pointe de filet : Plat, Point ou Arrondi.

Disponible pour les types d’outils Outil (de tour) à fileter.
Rayon de la pointe de filet Rayon du profil de filetage. Entrez une valeur inférieure ou égale à la moitié de la largeur de dent. Disponible uniquement pour les pointes de filet arrondies.
Largeur de la pointe de filet Largeur du plat pour le profil de filetage.

Disponible pour les types d’outils Outil (de tour) à fileter.

Paramètres de l’onglet Porte-outil

Paramètre Explication
Unité Unité de mesure de l’outil (millimètres ou pouces).
Style Taille du grugeage pour le porte-outil.
Orientation Droite ou Gauche, selon les indications du fabricant.
Serrage Mode de fixation de l’insert au porte-outil.
Largeur de coupe Largeur de la tête du porte-outil.

Disponible pour les types d’outils Tournage – Général et Outil (de tour) à aléser.
Longueur de tête Longueur de la tête du porte-outil.
Longueur totale Longueur totale du porte-outil.
Largeur de l’arbre Largeur de l’arbre du porte-outil.
Hauteur de l’arbre Hauteur de l’arbre du porte-outil.

Disponible pour les types d’outils Tournage général et Outil (de tour) à fileter.
Arbre rond Lorsque cette option est sélectionnée, un corps d’outil cylindrique est spécifié pour le porte-outil.

Disponible pour les types d’outils Tournage général et Outil (de tour) à fileter.

Paramètres de l’onglet Posage

La posage définit la direction dans laquelle l’outil pointe et le point de coupe de contact de l’insert.

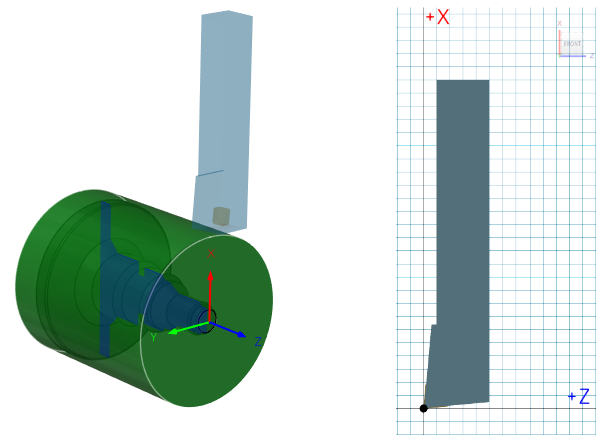

aperçu 3d avec outil dans la zone de dessin

Un outil de tournage dans la zone de dessin (à gauche) et l’aperçu 3D de l’outil dans la bibliothèque d’outils (à droite).

Paramètre Explication
Orientation Angle de l’outil par rapport à la direction de coupe.

Sélectionnez l’une des options d’orientation avec un intervalle de 90 degrés pour orienter l’outil en fonction de l’orientation correspondante dans la machine CNC.

Pour définir l’orientation de l’outil à un angle différent de 90 degrés, entrez l’angle personnalisé dans la case Orientation, puis appuyez sur Entrée.

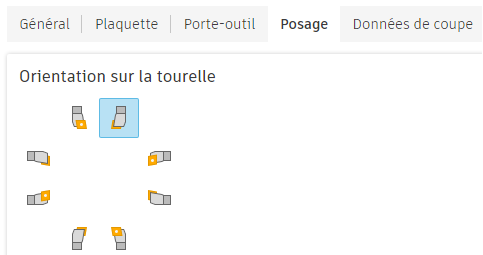

orientation dans les options de tourelle
Inverser Inverse l’orientation de l’outil.

Remarque : ce paramètre affecte uniquement l’orientation de l’outil et ne modifie pas la direction de la broche.
Compensation Position de compensation de la trajectoire d’outil.

Sélectionnez le point de correction en fonction de la façon dont vous référencez les outils sur la machine CNC.

Tangente de pointe : mesurée à partir de chaque arête de coupe, perpendiculaire aux axes.

Pointe : intersection créée le long des arêtes sécantes de l’insert.

Centre de pointe : la trajectoire d’outil est référencée à partir du centre de la pointe.

Insérer au centre : cette option est surtout utilisée pour les inserts arrondis ou en forme de boutons.

animation illustrant les inserts avec compensation de pointe
Broche sens horaire Direction de la broche lorsque l’outil est en cours d’utilisation. Le sens horaire est relatif à la broche principale en regardant le mandrin depuis le dessus.

Remarque : ce paramètre affecte uniquement la direction de la broche et ne modifie pas l’orientation de l’outil. Il est important de confirmer visuellement les résultats de la simulation et de vérifier les codes M de la broche dans la sortie post-traitée avant d’exécuter le code sur une machine CNC.

Paramètres de l’onglet Données de coupe

Groupe Vitesse

Cette section vous permet de définir les vitesses de broche par défaut pour l’outil.

Paramètre Explication
Utiliser une vitesse de coupe constante Lorsque cette option est sélectionnée, l’avance et la vitesse sont déterminées par le contrôleur CN. La vitesse de coupe constante garantit que la quantité de matière qui se déplace au-delà de la pointe de l’outil est toujours la même, conformément au diamètre de coupe actuel. Quand l’outil se rapproche de l’axe central de la pièce, la vitesse de rotation augmente. Quand cette option est désélectionnée, la machine utilise la vitesse de broche et la vitesse d’avance programmées.
Vitesse de broche Vitesse de rotation de la broche lorsque l’option Utiliser une vitesse de coupe constante n’est pas activée, spécifiée en nombre de tours par minute (tr/min).

Disponible pour les types d’outils Outil (de tour) à fileter.
Vitesse de coupe Vitesse à laquelle la matière se déplace sur l’extrémité de l’outil, selon le diamètre de coupe actuel. Exprimée en pi/min (en mode Pouce) ou en m/min (en mode Métrique).

Groupe Vitesses d’avance

Paramètre Explication
Utiliser l’avance par révolution Lorsque cette option est activée, la vitesse d’avance est exprimée en tant que distance en fonction des révolutions (avance par révolution). Lorsqu’elle est désactivée, la vitesse d’avance est exprimée en tant que distance en fonction du temps (avance par minute).
Avance de coupe par tour Avance utilisée dans les mouvements de coupe.
Avance d’entrée par tour Avance utilisée lors de l’entrée dans un mouvement de coupe.
Avance de sortie par tour Avance utilisée lors de la sortie d’un mouvement de coupe.
Liquide de refroidissement Type de liquide de refroidissement à utiliser avec l’outil. Toutes les options ne sont pas disponibles pour toutes les machines CN.

Paramètres de l’onglet Post-processeur

Paramètre Explication
Numéro Numéro utilisé pour identifier l’outil dans le programme CN.
Contrôle arrêt Lorsqu’elle est activée, cette option permet de vérifier que l’outil n’est pas cassé après utilisation. Si cette option est activée, le post-processeur indique à la machine de vérifier la présence d’un outil cassé. Cette fonction est dépendante de la machine.
Commentaire Commentaire textuel sur l’outil. Le commentaire est généralement exporté vers le programme CN.
Offset compensation Numéro utilisé pour identifier le décalage de longueur et le décalage de diamètre de l’outil dans le programme CN.
Changement d’outil manuel Lorsque cette option est sélectionnée, un changement d’outil manuel est forcé. Désactivez cette option pour les machines dotées d’un système de changement d’outil automatique.
Tourelle Position de la tourelle de l’outil sur la machine CN.
