Exercice 3 : ébauchage des trois poches

Dans cet exercice, vous allez ébaucher les trois poches à l’aide d’une stratégie d’évidement adaptatif. Cette stratégie est souvent utilisée pour la création de poches sur des zones étendues. En raison de la façon dont la stratégie Évidement adaptatif calcule les trajectoires d’outils, elle est très efficace pour les poches de forme irrégulière avec des angles vifs. La stratégie Évidement adaptatif crée la trajectoire d’outil idéale pour retirer rapidement de grandes quantités de matière.

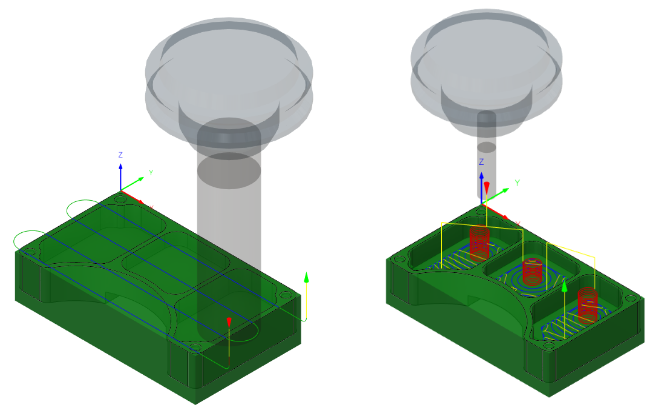

Avant : trajectoire d’outil de surfaçage appliquée le long du haut de la pièce (à gauche). Après : trajectoire d’outil d’évidement adaptatif 2D appliquée dans les trois poches (à droite).

Conditions préalables

• L’exercice 2 est terminé.

Étapes

1. Sélectionnez l’outil 1 – Ø1/4" (Flat end mill) dans la bibliothèque d’outils pour cette opération d’ébauche.

   1. Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 2D > Évidement adaptatif 2D .

   2. Dans l’onglet Outil, cliquez sur Sélectionner pour ouvrir la bibliothèque d’outils .

   3. Dans le document Tous > Documents > 2D Adaptive Milling Tutorial v1, sélectionnez l’outil 1 – Ø1/4" (Flat end mill).

   4. Cliquez sur OK pour sélectionner l’outil et fermer la boîte de dialogue.

2. Définissez la vitesse de broche de l’outil et la vitesse de broche en rampe sur 10 000 tr/min.

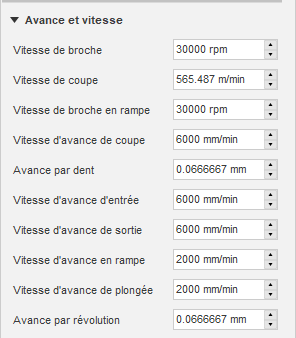

   1. Dans la boîte de dialogue Adaptatif 2D, définissez la vitesse de broche sur 10 000 tr/min.

   2. Définissez la vitesse de broche de rampe sur 10 000 tr/min.

3. Définissez la vitesse d’avance de coupe sur 60 po/min, la vitesse d’avance d’entrée, la vitesse d’avance de sortie, la vitesse d’avance en rampe et la vitesse d’avance de plongée sur 30 po/min, et l’avance de coupe par révolution sur 0,003 po.

   1. Dans la même boîte de dialogue Adaptatif 2D, définissez la vitesse d’avance de coupe sur 60 po/min.

   2. Définissez la vitesse d’avance d’entrée sur 30 po/min.

   3. Définissez la vitesse d’avance de sortie sur 30 po/min.

   4. Définissez la vitesse d’avance en rampe sur 30 po/min.

   5. Définissez la vitesse d’avance de plongée sur 30 po/min.

      Remarque : l’option Avance de coupe par tour passe automatiquement à 0,003 po.



4. Sélectionnez les trois faces situées au bas des poches et auxquelles il faut appliquer la trajectoire d’outil Évidement adaptatif 2D. Elles représentent la limite de contour pour l’usinage, ainsi que la profondeur finale de la coupe.

   1. Cliquez sur l’onglet Géométrie Géométrie .

   2. Assurez-vous que l’option Sélection de poche est active afin de pouvoir sélectionner les trois faces au bas des poches.



      Ne fermez pas la palette de commandes Adaptatif 2D. Passez simplement à l’étape suivante.

5. Définissez la vitesse d’avance sans engagement sur 60 po/min et créez la trajectoire d’outil. La vitesse d’avance sans engagement est la vitesse d’avance utilisée quand l’outil n’est pas inséré dans la matière, mais n’est pas non plus rétracté.

   1. Cliquez sur l’onglet Liaison .

   2. Définissez la vitesse d’avance sans engagement sur 60 po/min.

   3. Cliquez sur OK pour créer la trajectoire d’outil.

Résumé de l’exercice 3

Dans cet exercice, vous avez sélectionné un outil et appliqué une trajectoire d’outil Évidement adaptatif 2D dans les trois poches de la pièce.

Avant : trajectoire d’outil de surfaçage appliquée le long du haut de la pièce (à gauche). Après : trajectoire d’outil d’évidement adaptatif 2D appliquée dans les trois poches (à droite).
