Exercice 4 : coupe de finition des trois poches

Dans cet exercice, vous allez terminer l’opération de coupe des trois poches à l’aide d’une trajectoire d’outil Ébauche par décalage 2D (anciennement Ébauche de poche 2D).

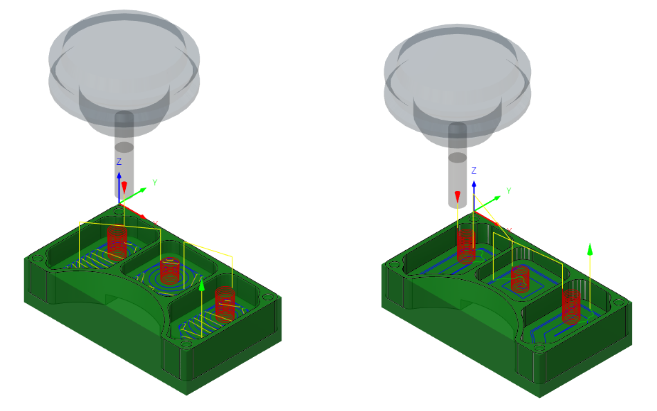

Avant : trajectoire d’outil Ébauche adaptative 2D appliquée dans les trois poches (à gauche). Après : trajectoire d’outil Ébauche par décalage 2D appliquée dans les trois poches (à droite).

Conditions préalables

• L’exercice 3 est terminé.

Étapes

1. Dans la boîte de dialogue Ébauche par décalage 2D, vérifiez que l’outil plat #1 – Ø1/4" est toujours sélectionné.

   1. Dans la barre d’outils Fabriquer, sous l’onglet Fraisage, sélectionnez 2D > Ébauche par décalage 2D .

   2. Dans l’onglet Outil , vérifiez que la fraise à bout plat #1 – Ø1/4" est sélectionnée.

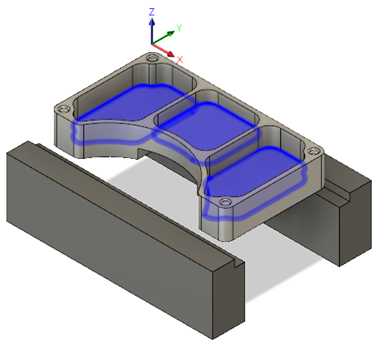

2. Sélectionnez les trois faces au bas des poches.

   1. Dans la boîte de, dialogue Ébauche par décalage 2D, sélectionnez l’onglet Géométrie .

   2. Cliquez sur le bouton Sélection de poche et sélectionnez les trois faces au bas de la pièce.



3. Définissez les passes pour activer le paramètre Passes de finition, avec un pas de 0,025 po, un pas maximum de 0,125 po et une vitesse d’avance de finition de 60 po/min. Veillez à désactiver l’option Brut à conserver.

   1. Sélectionnez l’onglet Passes .

   2. Cochez la case Passes de finition.

   3. Vérifiez que le Pas est défini sur 0,025 po.

   4. Vérifiez que la vitesse d’avance de finition est définie sur 60 po/min.

   5. Définissez le pas maximum sur 0,125 po.

   6. Désactivez la case à cocher Brut à conserver.

4. Pour la liaison, définissez la distance outil baissé maximum sur 1,25 po. Activez l’option Entrée et définissez le rayon d’entrée horizontal, le rayon d’entrée vertical et la distance d’entrée linéaire sur 0,025 po. Définissez le pas en Z de rampe maximum sur 0,0625 po, définissez le diamètre de rampe hélicoïdale et le diamètre minimum de rampe sur 0,2375 po, et créez la trajectoire d’outil.

   1. Cliquez sur l’onglet Liaison .

   2. Définissez la distance outil baissé maximum sur 1,25 po.

   3. Dans le groupe Transition entrées/sorties, activez la case Entrée.

   4. Définissez le rayon d’entrée horizontal sur 0,025 po.

   5. Définissez la distance d’entrée linéaire sur 0,025 po.

   6. Définissez le rayon d’entrée vertical sur 0,025 po.

   7. Dans le groupe Rampe, définissez la profondeur de passe maximum en rampe sur 0,625 po.

   8. Définissez le diamètre de rampe hélicoïdale sur 0,2375 po.

   9. Définissez le diamètre minimum de rampe sur 0,2375 po.

   10. Cliquez sur OK pour créer la trajectoire d’outil.

Résumé de l’exercice 4

Dans cet exercice, vous avez réutilisé un outil pour appliquer une trajectoire d’outil Ébauche par décalage 2D dans les trois poches de la pièce.

Avant : trajectoire d’outil Ébauche adaptative 2D appliquée dans les trois poches (à gauche). Après : trajectoire d’outil Ébauche par décalage 2D appliquée dans les trois poches (à droite).
