Gestionnaire de surface

Le Gestionnaire de surface (anciennement Éviter/Usiner les surfaces) vous permet d’éviter ou d’usiner une sélection de surfaces spécifiées en tant que groupes de surfaces. Lors de l’usinage de surfaces, cette option peut être plus adaptée que l’utilisation d’une limite d’usinage parce que la limite restreint la trajectoire d’outil en 2D, alors que le Gestionnaire de surface restreint la trajectoire d’outil en 3D. Dans la mesure du possible, utilisez cette option pour éviter certaines surfaces. Cette méthode peut s’avérer plus efficace que l’utilisation de surfaces de modèle, car toutes les surfaces de modèle non sélectionnées sont ignorées lors de la génération des trajectoires d’outil, ce qui peut entraîner des collisions.

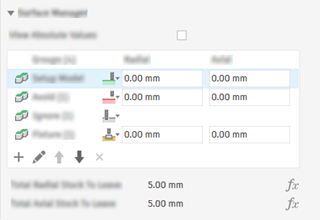

Section de la boîte de dialogue Gestionnaire de surface

Option Gestionnaire de surface dans l’onglet Géométrie

Conseil : lorsque vous sélectionnez des faces sur la zone de dessin pour un groupe de surfaces, vous pouvez utiliser la sélection par fenêtre pour sélectionner plusieurs faces à la fois.

Le groupe Gestionnaire de surface vous permet de mieux contrôler les actions que vous pouvez effectuer sur les groupes de surfaces. Vous pouvez sélectionner un ou plusieurs groupes de surfaces par opération et chacun d’eux peut avoir sa propre action. Selon la trajectoire d’outil, les actions disponibles sont :

Éviter : l’outil évite les surfaces selon un dégagement spécifié.
Usiner : l’outil usine les surfaces conformément aux valeurs de brut à conserver.
Ignorer : l’outil peut couper à travers les surfaces si elles sont sur sa trajectoire.
Bridage : l’outil évite la surface de bridage par le dégagement spécifié.

Important : la spécification d’une surface de bridage rend la stratégie consciente de la surface afin qu’elle puisse générer des mouvements de liaison plus sûrs. Si vous souhaitez éviter les collisions avec le corps d’outil ou le porte-outil et la surface de bridage, sous l’onglet Outil, activez Corps d’outil et porte-outil et spécifiez les dégagements.

Gardes

Les dégagements que vous spécifiez dans le tableau affectent le groupe de surfaces. Cependant, il y a des dégagements supplémentaires qui affectent la trajectoire d’outil globalement, qui sont ajoutés aux dégagements du groupe de surface :

Pour les groupes de surfaces Éviter, le dégagement total combine les valeurs de deux endroits :
- Gestionnaire de surface : dégagements radiaux et axiaux pour le groupe
- Onglet Passes : brut radial et axial à conserver
Pour les groupes de surfaces Usiner, la quantité total de brut à conserver combine les valeurs de deux endroits :
- Gestionnaire de surface : brut radial et axial à conserver pour le groupe
- Onglet Passes : brut radial et axial à conserver

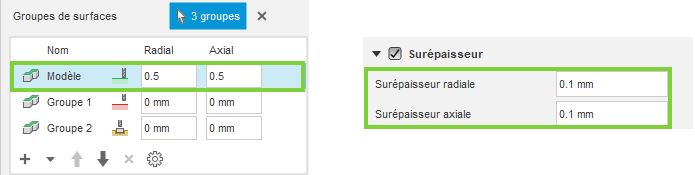

Dégagement total pour un groupe de surfaces défini sur Usiner
Pour les groupes de surfaces Bridage, le dégagement total combine les valeurs de deux endroits :
- Gestionnaire de surface : dégagements de bridage radial et axial pour le groupe
- Boîte de dialogue Configuration : dégagements de bridage axial et radial dans le groupe Bridage

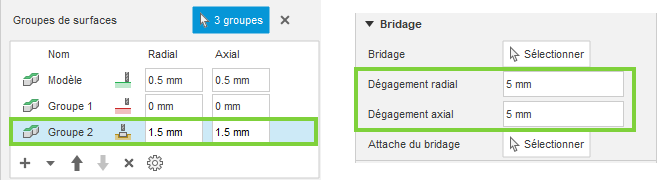

Dégagement total pour un groupe de surfaces défini sur Bridage

Voir les dégagements totaux

Vous pouvez afficher les valeurs totales pour chaque groupe de surface en sélectionnant une ligne dans le tableau :

Section de la boîte de dialogue Gestionnaire de surface

Dégagements totaux pour chaque groupe de surfaces

Si vous voulez voir les valeurs totales pour tous les groupes de surface dans le tableau, vous pouvez sélectionner la case à cocher Voir les valeurs absolues :

Section de la boîte de dialogue Gestionnaire de surface

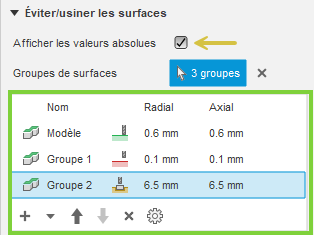

Affichage des valeurs absolues pour tous les groupes de surfaces

Conseil : lorsque vous affichez des valeurs absolues, vous pouvez double-cliquer sur chaque ligne pour modifier les valeurs individuelles.

Usiner au-dessus des trous/poches

Crée des surfaces de face de bouchage qui permettent aux trajectoires d’outil de passer au-dessus de trous ou de poches, plutôt que de les contourner. Les mouvements continus créent une trajectoire d’outil plus uniforme sur toute la surface, ce qui permet d’améliorer la finition de la surface et parfois de réduire la durée du cycle.

La surface sélectionnée doit entourer entièrement le trou ou la poche. Les trous ou les poches partiels ne sont pas pris en charge.

Remarque : dans une stratégie Balayage isométrique, vous ne pouvez pas colmater les trous ou les poches qui s’étendent sur plusieurs surfaces.



Avec l’option Usiner au-dessus des trous/poches	Sans l’option Usiner au-dessus des trous/poches

Conseil : pour optimiser les résultats, seules les surfaces qui entourent les trous ou les poches doivent être sélectionnées, et non les géométries des trous ou des poches elles-mêmes.

Jeu de sélection à partir d’un groupe de surfaces

Fusion Manufacturing Extension

Cette fonctionnalité fait partie d’une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

Vous pouvez créer un jeu de sélection réutilisable à partir de n’importe quelle ligne de la table Gestionnaire de surface. Cette fonctionnalité permet de partager le même groupe de surfaces entre différentes trajectoires d’outils en ajoutant le jeu de sélection dans le tableau.

Le jeu de sélection est une copie indépendante. Si le groupe de surfaces d’origine est modifié ultérieurement, le jeu de sélection n’est pas mis à jour. De même, les modifications apportées au jeu de sélection n’ont pas d’incidence sur le groupe de surfaces d’origine.
Si vous quittez la boîte de dialogue de trajectoire d’outil à l’aide de la commande Annuler, le jeu de sélection n’est pas créé.
Vous pouvez ajouter un jeu de sélection à la table Gestionnaire de surface pour le réutiliser dans d’autres trajectoires d’outil.

Priorité des actions sur les surfaces

Un groupe de surfaces est une sélection d’une ou de plusieurs surfaces. Si deux groupes contiennent la même surface, le groupe le plus éloigné dans le tableau (généralement la sélection la plus récente) est prioritaire et détermine l’action pour cette surface partagée.
