Sélection des surfaces à éviter/usiner

Les actions que vous pouvez spécifier afin qu’elles soient effectuées par l’outil sur un groupe de surfaces sont : Éviter, Usiner, Ignorer et Bridage. Les exemples suivants montrent quelques scénarios où il peut être utile d’utiliser l’option Éviter/usiner les surfaces lors de la programmation des trajectoires d’outil.

Sélectionner les surfaces à éviter

Dans l’exemple ci-dessous, la trajectoire d’outil plane usine le fond et la paroi dans la passe la plus à l’extérieur. Bien que cela puisse être souhaitable dans certains scénarios, dans ce cas, vous pouvez éviter d’usiner le sol et la paroi en même temps pour éviter une charge excessive sur l’outil. Pour éviter d’usiner la paroi, vous pouvez sélectionner la surface de la paroi et définir l’action sur Éviter.

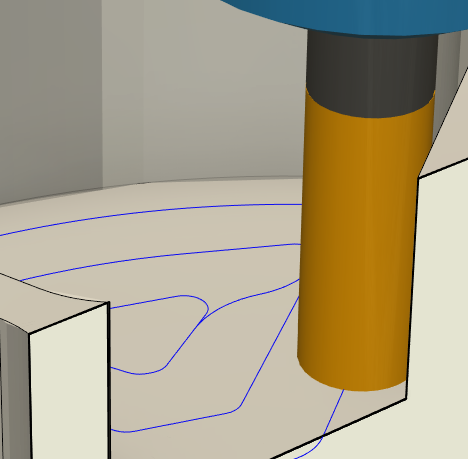

Charge excessive sur l’outil sur le fond et la paroi à usiner pour la trajectoire d’outil plane

Sol et paroi à usiner avec la trajectoire d’outil plane

  1. Dans la boîte de dialogue Opération, accédez à l’onglet Géométrie.

  2. Dans le groupe Éviter/usiner les surfaces, cliquez sur le bouton Ajouter pour ajouter un groupe de surfaces. La boîte de dialogue Faces s’ouvre.

  3. Avec le bouton Sélection actif, sélectionnez les surfaces de paroi du modèle que vous voulez éviter.

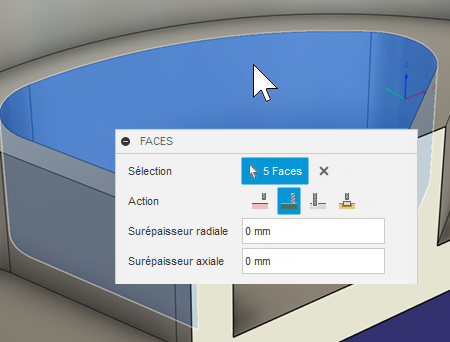

    Sélection des surfaces de paroi à éviter

Sélection des surfaces de paroi à éviter

  1. Dans le groupe de boutons Action, sélectionnez Éviter.
  2. Spécifiez un dégagement radial et un dégagement axial.
  3. Cliquez sur OK.

Après la génération de la trajectoire d’outil, vous pouvez voir que la trajectoire d’outil plane usine désormais le fond, mais évite la paroi en fonction de la valeur de dégagement radiale.

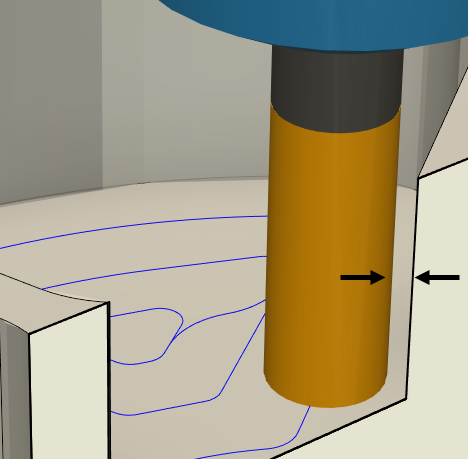

Charge excessive sur l’outil sur le fond et la paroi à usiner pour la trajectoire d’outil plane

L’outil évite la paroi en raison du dégagement radial

Sélectionner les surfaces à usiner

Dans l’exemple ci-dessous, une trajectoire d’outil en Z constant intercalé usine un raccord en utilisant une limite d’usinage. Comme la limite d’usinage est une projection de la géométrie en 2D, il peut être préférable d’utiliser le groupe Éviter/usiner les surfaces pour usiner le raccord.

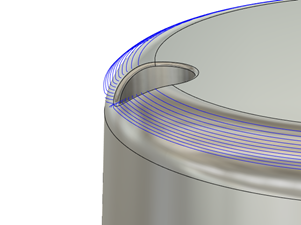

raccord d’usinage de trajectoire d’outil en Z constant intercalé

  1. Dans la boîte de dialogue Opération, accédez à l’onglet Géométrie.

  2. Dans le groupe Éviter/usiner les surfaces, cliquez sur le bouton Ajouter pour ajouter un groupe de surfaces. La boîte de dialogue Faces s’ouvre.

  3. Avec le bouton Sélection actif, sélectionnez les surfaces de raccord sur le modèle que vous voulez usiner.

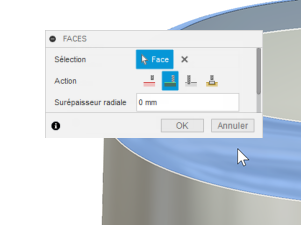

    Sélection de surfaces de raccord à usiner

Sélection de surfaces de raccord à usiner

  1. (Facultatif) Si la surface comporte des poches fermées ou des trous que vous souhaitez usiner, activez l’option Usiner au-dessus des trous/poches.

  2. Dans le groupe de boutons Action, sélectionnez Usiner.

    Remarque : pour certaines opérations, le modèle entier est automatiquement défini sur Usiner. Pour couper uniquement des surfaces spécifiques, vous devrez peut-être définir le modèle sur Éviter.

  3. Cliquez sur OK.

Après la génération de la trajectoire d’outil, la trajectoire d’outil en Z constant intercalé usine désormais le raccord avec un meilleur confinement de la trajectoire d’outil.

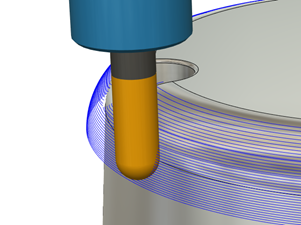

raccord d’usinage de trajectoire d’outil en Z constant intercalé

Sélectionner les surfaces à ignorer

Dans l’exemple ci-dessous, la pièce est maintenue par des vis pour certaines opérations. Lorsque les opérations sont terminées et que les vis ne sont plus nécessaires, elles peuvent être retirées de la pièce physique. Au lieu de modifier la conception pour supprimer les vis, vous pouvez les définir comme des surfaces ou des corps à ignorer. Ainsi, l’outil fera comme si elles n’existaient pas, ce qui lui permet de les traverser en toute sécurité lors de la génération des trajectoires.

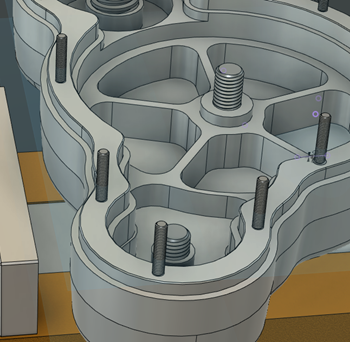

Charge excessive sur l’outil sur le fond et la paroi à usiner pour la trajectoire d’outil plane

Vis qui maintiennent la pièce

  1. Dans la boîte de dialogue Opération, accédez à l’onglet Géométrie.

  2. Dans le groupe Éviter/usiner les surfaces, cliquez sur le bouton Ajouter pour ajouter un groupe de surfaces. La boîte de dialogue Faces s’ouvre.

  3. Lorsque le bouton Sélection est actif, dans le navigateur, sélectionnez les corps que l’outil doit ignorer.

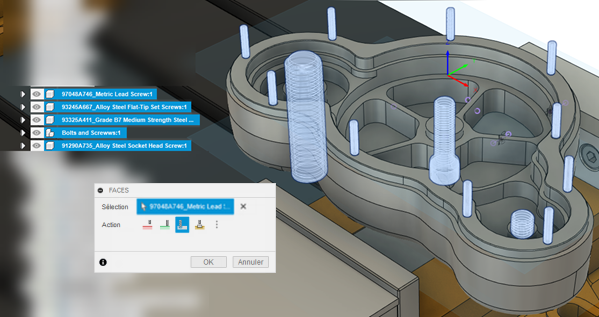

    Sélection des vis à ignorer

Sélection des corps à ignorer

  1. Dans le groupe de boutons Action, sélectionnez Ignorer.
  2. Cliquez sur OK.

Une fois la trajectoire d’outil générée, l’outil coupe la face et traite les vis comme des surfaces ignorées, ce qui lui permet de les traverser.

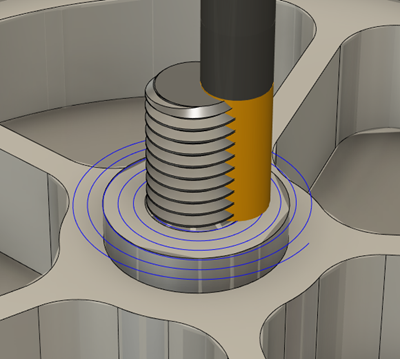

Charge excessive sur l’outil sur le fond et la paroi à usiner pour la trajectoire d’outil plane

L’outil ignore les vis

Sélectionner les surfaces de bridage à éviter

Dans l’exemple ci-dessous, une pièce est maintenue par un bridage, mais le parcours passe par la pièce et le bridage. Pour éviter d’usiner le bridage, vous pouvez sélectionner les surfaces du bridage et définir l’action sur Bridage. Ainsi le bridage est évité grâce aux dégagements spécifiés.

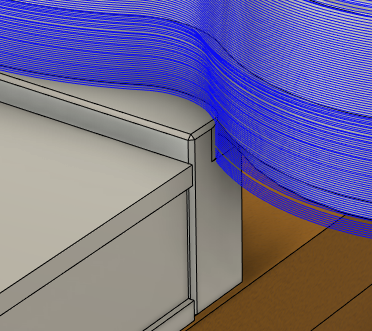

trajectoire d’outil générée en prenant en compte un bridage

Vous pouvez spécifier les surfaces de bridage dans la boîte de dialogue Posage ou dans le groupe Éviter/usiner les surfaces. Si vous spécifiez des surfaces de bridage dans la boîte de dialogue Posage, les surfaces de bridage sont automatiquement ajoutées au groupe Éviter/usiner les surfaces dans l’onglet Géométrie. Si vous n’avez pas spécifié de surfaces de bridage dans la boîte de dialogue Posage, vous pouvez les ajouter sous l’onglet Géométrie.

  1. Dans la boîte de dialogue Posage, avec le bouton Bridage actif, sélectionnez les corps qui constituent le bridage.

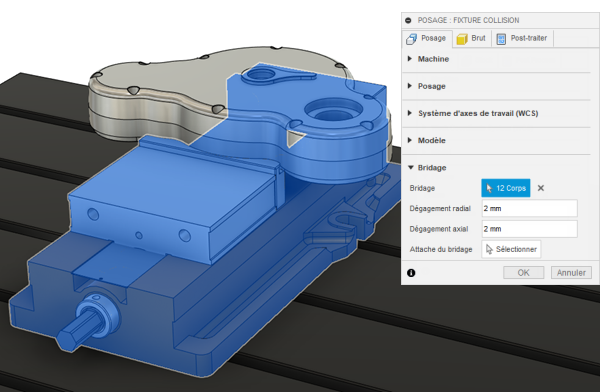

    Sélection des corps de bridage

    Sélection des corps de bridage

  2. Spécifiez un dégagement radial et un dégagement axial de bridage, puis cliquez sur OK.

  3. Créez une trajectoire d’outil, puis accédez à l’onglet Géométrie.

  4. Dans le groupe Éviter/usiner les surfaces, étant donné que vous avez spécifié le bridage dans la boîte de dialogue Posage, un groupe de surface de bridage s’affiche automatiquement.

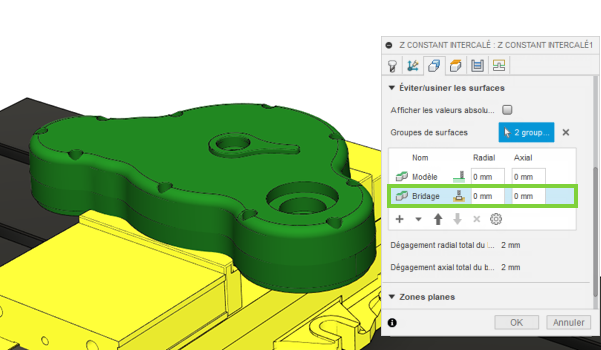

    sélection de surfaces de bridage à éviter

    Si vous n’avez pas spécifié de surfaces de bridage dans la posage, cliquez sur le bouton Ajouter pour ajouter un groupe de surfaces de bridage. La boîte de dialogue Faces s’ouvre pour vous permettre de sélectionner des surfaces de bridage.

  5. Spécifiez les dégagement de bridage Radial et Axial supplémentaires.

  6. Cliquez sur OK.

Après la génération de la trajectoire d’outil, vous pouvez voir que la trajectoire d’outil plane usine maintenant la pièce et évite le bridage conformément aux dégagement spécifiés.

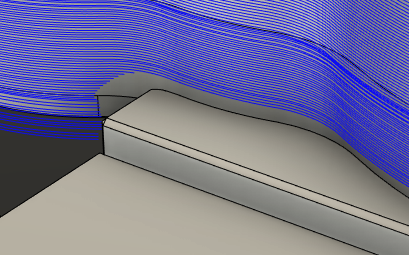

trajectoire d’outil générée en prenant en compte un bridage

Créer un jeu de sélection à partir d’un groupe de surfaces

Fusion Manufacturing Extension

Cette fonctionnalité fait partie d’une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

  1. Dans la boîte de dialogue de trajectoire d’outil, sous l’onglet Géométrie, dans le tableau Éviter/usiner les surfaces, cliquez avec le bouton droit de la souris sur une ligne de groupe de surfaces.

  2. Dans le menu contextuel, sélectionnez Créer un jeu de sélection.

    Un jeu de sélection est créé dans le navigateur, dans le dossier Jeux de sélection. Il porte le même nom que le groupe de surfaces.
