Duplication de composants pour la fabrication additive

  1. Assurez-vous que vous disposez d’une configuration additive et qu’une machine additive est sélectionnée.

  2. Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Fabrication additive > Modifier > Dupliquer Icône Dupliquer.

    La boîte de dialogue Dupliquer s’ouvre.

    Conseil : vous pouvez présélectionner des composants avant de lancer la commande. La sélection est conservée lorsque la boîte de dialogue s’ouvre. La présélection vous permet également d’utiliser la sélection rectangulaire et d’autres outils de sélection qui ne sont pas disponibles lorsque la commande est active.

  3. Par défaut, si la configuration active ne contient qu’un seul composant, ce composant est automatiquement sélectionné. Si la configuration contient plusieurs composants, sélectionnez dans la zone de dessin le composant que vous souhaitez copier. Pour sélectionner un composant dans le navigateur, accédez au nœud du modèle de fabrication utilisé par la configuration actuelle, puis cliquez sur le composant choisi. Pour sélectionner plusieurs composants, cliquez sur chacun d’eux tout en maintenant la touche Maj enfoncée.

  4. Choisissez l’option Dupliquer le type pour déterminer la méthode de distribution. Sélectionnez l’un des éléments suivants :

    • Au même emplacement pour placer les copies au même endroit que les originaux.
    • En réseau (forme réelle) pour placer les copies à égale distance dans une disposition serrée le long d’un axe sélectionné du système de coordonnées de la machine.
    • Le long de l’axe XYZ (zone de délimitation) pour placer des copies à égale distance le long d’un, de deux ou de trois axes du système de coordonnées de la machine.
    Remarque : les options En réseau et Le long de l’axe XYZ utilisent les directions d’axe de la machine utilisée dans le posage actuel.

  5. Choisissez une option Prise en charge de la duplication pour déterminer la manière dont les structures de support sont gérées pour les composants dupliqués. Sélectionnez l’un des éléments suivants :

    • Aucun pour dupliquer les composants sans aucune structure de support.
    • Utiliser des opérations existantes pour dupliquer les composants et utiliser la même opération de support que le composant source.
    • Créer de nouvelles opérations pour dupliquer les composants et créer une opération de prise en charge distincte pour chaque composant dupliqué.

  6. Si vous avez choisi l’option En réseau (forme réelle) ou Au même emplacement, spécifiez la quantité pour déterminer le nombre de copies de chaque composant après l’opération Dupliquer, en incluant les composants d’origine. Si vous définissez la quantité sur 1, l’opération n’ajoute aucune copie de composant au modèle.

  7. Si vous avez choisi l’option En réseau (forme réelle) :

    1. Spécifiez la direction le long de laquelle les copies sont distribuées.
    2. (Facultatif) Sélectionnez Inverser pour inverser le sens de la distribution le long du même axe.
    3. Spécifiez l’espacement des pièces pour déterminer l’espace minimal entre les copies de composants dans le réseau.
    4. (Facultatif) Définissez Taille du voxel sur Personnalisée et ajustez les paramètres pour trouver le juste équilibre entre précision des résultats et temps de calcul requis. Avec une taille de voxel plus faible, l’espace entre les composants du réseau se rapproche de la valeur spécifiée dans Espacement des pièces.

  8. Si vous avez choisi l’option Le long de l’axe XYZ (zone de délimitation), pour chaque axe :

    1. Définissez la Quantité de composants. La quantité comprend les composants d’origine et leurs copies éventuelles.
    2. Spécifiez l’espacement mesuré entre les zones de délimitation des composants.
    3. Spécifiez la Direction pour déterminer si les composants dupliqués s’étendent le long de l’axe dans une seule direction ou symétriquement.
    4. (Facultatif) Sélectionnez Inverser pour inverser le sens de distribution des copies le long du même axe.

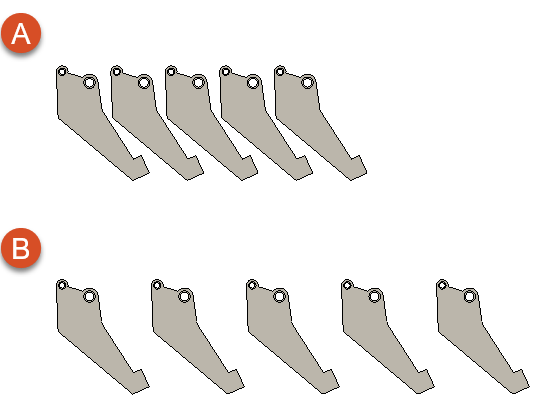

    Dupliquer : option Forme réelle et Zone de délimitation

    Exemple de composants dupliqués le long d’un axe unique à l’aide de l’option En réseau (forme réelle) (A) et de l’option Le long de l’axe XYZ (zone de délimitation) (B), avec la même valeur d’espacement des pièces appliquée

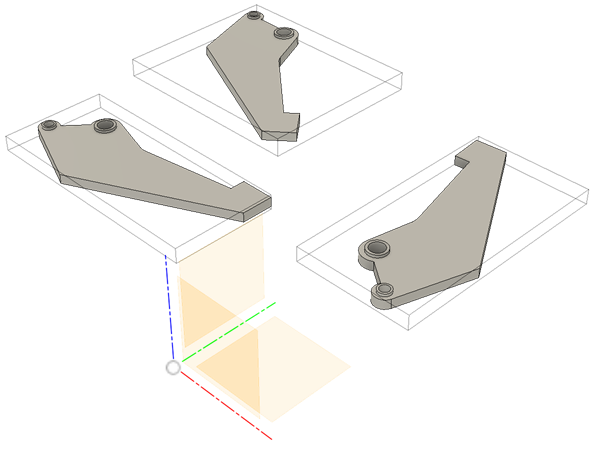

    Conseil : la zone de délimitation utilisée dans la méthode Le long de l’axe XYZ est une zone virtuelle qui prend ses dimensions à partir de l’étendue du composant le long de chaque axe du système de coordonnées de la machine. La taille et la forme de la zone dépendent de la façon dont le composant sélectionné est pivoté par rapport à la plate-forme de la machine. Pour placer les copies de composants de manière plus rapprochée, utilisez l’outil Déplacer Icône Déplacer pour faire pivoter le composant de manière appropriée avant d’ouvrir la boîte de dialogue Dupliquer.

    Zones de délimitation de composants pivotés

  9. Cliquez sur OK.

    Des copies des composants sélectionnés sont ajoutées au modèle de fabrication.

Remarque : lors de la duplication de composants auxquels une valeur prédéfinie de corps a été affectée, la même valeur prédéfinie est automatiquement affectée aux composants dupliqués.
