Réorganiser les composants pour la fabrication additive

Assurez-vous que vous disposez d’une configuration additive et qu’une machine additive est sélectionnée.

Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Additive > Position > Réorganiser .

La boîte de dialogue Emboîtement additif s’ouvre et l’onglet Objets est sélectionné.

Par défaut, tous les composants de la configuration sont automatiquement sélectionnés. La liste des composants est affichée dans la boite de dialogue. Si vous voulez modifier la sélection, cliquez sur les composants à activer/désactiver dans la zone de dessin.

Sélectionnez un type d’emboîtement pour déterminer la disposition des composants sélectionnés dans le volume de construction de la machine additive. Vous avez le choix entre plusieurs options :

• Disposition 2D (True Shape) pour placer les composants sur une seule couche sur la plate-forme de construction.

• Emboîtement 3D (Monte-Carlo) pour utiliser un algorithme d’échantillonnage aléatoire de sorte à trouver une disposition optimale où la hauteur de construction est la plus faible.

• Emboîtement 3D (forme réelle) pour optimiser le placement en fonction de la forme réelle des composants afin d’augmenter la densité de compactage.

  Remarque : habituellement, Emboîtement 3D (forme réelle) est l’option de référence pour optimiser l’efficacité de l’emboîtement.

Si vous avez sélectionné le type d’emboîtement Emboîtement 2D (forme réelle) ou Emboîtement 3D (forme réelle), sélectionnez un type de tri pour contrôler la priorité des composants lorsqu’ils ne peuvent pas tous tenir dans une seule configuration. Vous avez le choix entre plusieurs options :

• Priorité pour définir des niveaux de priorité spécifiques pour chaque composant que vous souhaitez placer.
• Volume pour trier automatiquement les composants en fonction de leur volume, du plus grand au plus petit.
• Manuel pour spécifier l’ordre exact dans lequel les composants sont placés. Réorganisez-les dans le tableau des composants, de haut en bas.

Si vous avez sélectionné le type d’emboîtement Emboîtement 2D (forme réelle) ou Emboîtement 3D (forme réelle), choisissez une option de positionnement :

• Centre : place le premier composant au centre de la plate-forme de fabrication. Les composants suivants sont placés autour de celui-ci, de manière circulaire.

• Coin inférieur gauche : place le premier composant près du coin inférieur gauche du volume de construction. Les composants suivants sont placés le long de l’axe X, puis de l’axe Y et enfin de l’axe Z.

Si vous avez sélectionné le type de tri Priorité, alors vous devez définir une priorité pour chaque élément dans la table des composants. Les composants avec la priorité la plus élevée seront disposés en premier dans l’emboîtement.

(Facultatif) Si vous avez sélectionné le type de réorganisation Disposition 2D (True Shape) ou Emboîtement 3D (True Shape) :

1. Dans le groupe Créer des copies, entrez un multiplicateur de quantité globale.

   Conseil : vous pouvez remplacer ce paramètre global pour les composants de votre choix dans la colonne Quantité de la table des composants.

2. (Facultatif) Pour faire pivoter les composants pendant le processus d’emboîtement afin d’améliorer l’efficacité de la disposition, cochez la case Rotation, puis choisissez des options pour Rotation X globale, Rotation Y globale et Rotation Z globale.

   Conseil : vous pouvez remplacer ce paramètre global pour les composants de votre choix dans la colonne Rotation de la table des composants.

3. (Facultatif) Lorsque Rotation X globale, Rotation Y globale ou Rotation Z globale a plus d’un incrément (par exemple, des incréments de 90 degrés), la case à cocher Rotations multi-axes est disponible. Sélectionnez-la pour faire pivoter des composants autour de plusieurs axes à la fois. Cela peut se traduire par plus d’orientations et souvent une densité de compactage plus élevée. Annulez la sélection de cette option pour faire pivoter les composants autour d’un seul axe à la fois.

   Remarque : La même option est disponible par composant lorsque vous définissez Rotation sur Personnalisée pour un composant et spécifiez des incréments pour plusieurs axe. Dans la boîte de dialogue du composant, utilisez Rotations multi-axes pour déterminer si des rotations à plusieurs axe sont utilisées pour ce composant.

Si vous avez sélectionné le type d’emboîtement Emboîtement 3D (Monte-Carlo), dans le groupe Paramètres avancés :

1. Déplacez le curseur Performances pour choisir entre la priorité donnée à la vitesse ou à la précision dans le processus de réorganisation.

2. Choisissez une option de rotation initiale pour déterminer comment les composants pivotent avant le début du processus de réorganisation.

3. (Facultatif) Pour réorganiser les composants en fonction de leur position actuelle, cochez la case Commencer à disposer à partir de la position actuelle.

Choisissez ce que vous voulez faire des composants non sélectionnés. Vous avez le choix entre plusieurs options :

• Verrouiller la position pour conserver leur position actuelle. Si un composant non sélectionné se trouve dans le volume de construction de la machine, les composants sélectionnés sont placés autour de celui-ci.

• Déplacer en dehors du volume de construction pour les supprimer du volume de construction avant de placer les composants sélectionnés.

(Facultatif) Sous l’onglet Espacement, réglez les paramètres :

• Entrez un garde de la plate-forme pour indiquer la distance entre le fond du composant et la plate-forme de construction.
• Entrez une largeur du cadre pour indiquer la distance entre la limite de la disposition et le bord du volume de construction.
• Entrez un dégagement du plafond pour indiquer la distance entre le haut des composants et le haut du volume de construction.
• Entrez un espacement des objets pour indiquer la distance minimale entre les composants.
• Indiquez la taille du voxel pour définir la plus petite unité (voxel) utilisée dans les calculs d’espacement. Plus cette valeur est faible, plus l’espacement est précis.

(Facultatif) Si vous avez sélectionné le type d’emboîtement Emboîtement 2D (forme réelle) ou Emboîtement 3D (forme réelle), sous l’onglet Solveur, réglez les paramètres :

1. Pour éviter le verrouillage des composants lors de l’emboîtement, cochez la case Éviter le verrouillage, puis sélectionnez l’option Méthode :

   • Boîte englobante pour utiliser les cotes extérieures des composants afin de détecter l’emboîtement.
   • Translationnel pour utiliser le mouvement de translation afin de détecter l’emboîtement.

2. Pour déterminer quels critères sont appliqués à l’emboîtement, dans le tableau Critères d’emboîtement, sélectionnez un critère pour l’inclure ou désélectionnez un critère pour l’ignorer.

   Remarque : les critères d’emboîtement ne sont appliqués que si la case Rotation est cochée sous l’onglet Objets.

Cliquez sur OK.

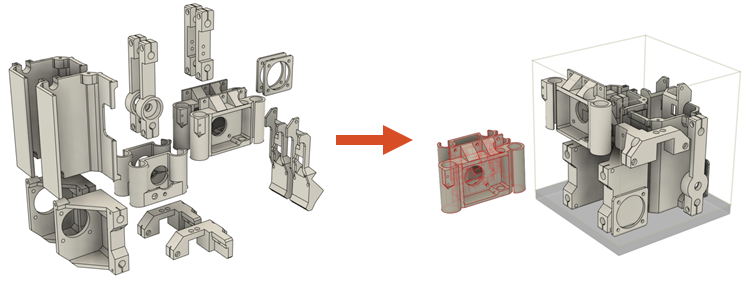

Exemple de composants disposés à l’aide de l’option Emboîtement 3D (forme réelle).
