Assurez-vous que vous disposez d’une posage additive et qu’une machine SLA/DLP, MPBF ou de projection de liant est sélectionnée.
Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Additif > Supports > Support de la plaque de base .
La boîte de dialogue Support de la plaque de base s’ouvre.
Avec l’option Modèle supporté activée, cliquez sur les corps solides, les faces des corps solides ou les groupes de faces de maillage à soutenir dans la zone de dessin.
(Facultatif) Pour appliquer une distance entre ces supports et les autres supports existants de sorte qu’ils ne se chevauchent pas, dans l’onglet Géométrie, cochez la case Distance jusqu’aux autres supports, puis entrez une distance.
Sous l’onglet Général, choisissez une forme de contour pour spécifier la forme de la plaque de base dans le plan XY.
Entrez un Décalage extérieur (plan XY) pour décider de la zone que la plaque de base doit couvrir.
Une valeur positive étend le support au-delà des contours de la pièce, tandis qu’une valeur négative le diminue.

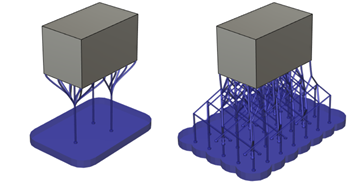

Exemple d’un décalage de 5 mm pour un support de plaque de base avec supports de barre (gauche) et un support de plaque de base avec supports de treillis (droite).
Entrez une hauteur pour déterminer l’épaisseur du support.
Entrez un angle de dépouille de bas en haut du support de la plaque de base.
Exemple : -60 degrés (à gauche), 0 degré (au centre) et 60 degrés (à droite).
Choisissez un type de motif pour déterminer si le support est une structure solide ou une structure basée sur une conception rectangulaire ou hexagonale.

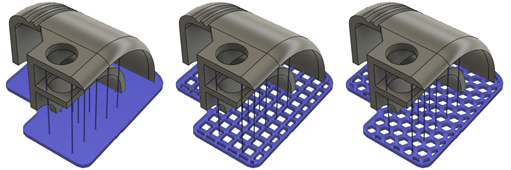

Exemple de solide (à gauche), de rectangle (au centre) et de nid d’abeille (à droite).
Cliquez sur OK.
Les supports sont générés et, dans le navigateur, sous le nœud Supports, un article enfant Support de la plaque de base est ajouté.
Vous pouvez maintenant générer la trajectoire d’outil additive, puis la simuler.
