Ajout d’une structure de support de barre avec point orienté vers le bas

1. Assurez-vous que vous disposez d’une posage additive et qu’une machine SLA ou MPBF additive est sélectionnée.

2. Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Additif > Supports > Support de barre avec point orienté vers le bas .

   La boîte de dialogue Support de barre avec point orienté vers le bas s’ouvre.

3. Avec l’option Modèle supporté activée, cliquez sur les corps solides, les faces des corps solides ou les groupes de faces de maillage à soutenir dans la zone de dessin.

   Conseil : pour éviter que les supports ne soient générés dans certaines zones, cochez la case Éviter, vérifiez que l’option Modèle évité est activée et, dans la zone de dessin, cliquez sur les corps solides, les faces des corps solides ou les groupes de faces maillées.

4. Spécifiez un angle de saillie du support compris entre 0 et 90 degrés pour indiquer l’angle à partir du plan horizontal où des supports sont nécessaires.

5. Spécifiez une distance d’ancrage pour indiquer la séparation entre les supports sur la plate-forme de construction.

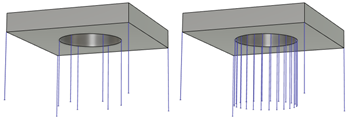

   Exemple d’une grande distance d’ancrage (à gauche) et d’une petite distance d’ancrage (à droite).

6. Choisissez une forme de pointe prise en charge pour décider de l’endroit où ajouter des supports.

   • Net : ajoute des supports aux coins (sommets).
   • Atténuer par détection de regroupement : ajoute des supports dans des zones critiques au centre de regroupements de triangles connectés.
   • Nœud net à l’extérieur du regroupement : ajoute des supports aux coins (sommets) qui ne se trouvent pas dans un regroupement de triangles connectés.

7. Dans l’onglet Propriétés de la barre, sélectionnez les options Taille de la barre et Forme de la barre pour spécifier l’épaisseur des supports et déterminer la forme de la section transversale des supports.



   Exemple de barres en forme de croix (gauche), de barre solide et de tube à écoutille simple (centre gauche), de croix solide (centre droit) et de hachures (droite). Un tube de hachures simple a la même forme qu’une barre solide, mais la façon dont le tube de hachures simple est sectionné lors de l’exportation est différente.

8. Étapes facultatives :

   • Pour vous assurer que les supports de barre se terminent en angle droit par rapport à la surface supportée, sous l’onglet Propriétés de la barre, cochez la case Angle droit sur la pièce.
   • Pour créer des connexions de support à pièce qui facilitent la séparation manuelle des supports, dans l’onglet Connexions, cochez la case Point d’arrêt et choisissez le type de point de rupture.
   • Pour éviter un épaississement des supports sur la plate-forme de construction, dans l’onglet Connexions, décochez la case Baguette sur la plate-forme.

9. Cliquez sur OK.

   Les supports sont générés et, dans le navigateur, sous le nœud Supports, un article enfant Support de barre avec point orienté vers le bas est ajouté.

   Conseil : pour réutiliser ces paramètres de support ultérieurement, cliquez avec le bouton droit de la souris sur l’élément enfant et choisissez Stocker en tant que template pour l’ajouter à la bibliothèque de modèles.

Si la posage utilise une machine additive MPBF, vous pouvez désormais générer, puis simuler, la trajectoire d’outil additive. Sinon, exportez le fichier de version.
