Packages GTC et fichiers P21 pour les outils
Vous pouvez importer des outils pris en charge par Fusion à l’aide de fichiers P21 et de packages GTC (Generic Tool Catalog ; au format .zip). Un fichier P21 contient des propriétés qui définissent la géométrie d’un outil et qui sont mappées aux paramètres de l’outil dans Fusion au cours du processus d’importation. Les packages GTC incluent les propriétés de l’outil (fichier P21) et un modèle de l’outil (fichier STEP). Ces fichiers et packages sont souvent disponibles en téléchargement auprès des fabricants ou des distributeurs d’outils.
Notes importantes :
Erreurs d’importation pour les outils non pris en charge : l’importation d’un outil non pris en charge entraîne une erreur. Parmi ces outils, on peut citer les porte-outils à double insert, les porte-outils à rainurer angulaires et les outils pour PrimeTurning. La liste des outils pris en charge est disponible dans la section Référence des outils pris en charge.
Erreurs ou avertissements des fournisseurs ou des fabricants : les données d’outillage contenues dans les fichiers et les packages fournis par un fournisseur ou un fabricant d’outils peuvent être incorrectes ou incomplètes. Il en résulte une erreur ou un avertissement lors de l’importation. En cas de problème, le message d’erreur ou d’avertissement fournit plus de détails.
Modèle d’outil dans les packages GTC : pour le moment, lors de l’importation d’un outil à l’aide d’un package GTC, Fusion n’utilise pas le modèle de l’outil (fichier STEP). La géométrie de l’outil est définie dans le fichier P21 du package.
Erreurs et avertissements

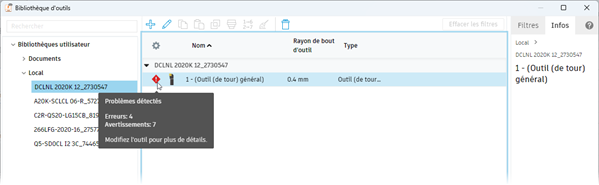

Si un outil importé présente des problèmes d’importation, Fusion les signale par une icône d’erreur
ou d’avertissement
à côté de l’outil. Modifiez l’outil pour plus de détails sur les problèmes d’importation.
Des erreurs d’importation surviennent lorsqu’une valeur est manquante dans un paramètre d’outil. Souvent, la raison est que le fichier ne contenait pas cette valeur à l'origine, ou que la valeur indiquée dans le fichier n’est pas prise en charge par Fusion. Vous ne pouvez pas utiliser l’outil tant que vous n’avez pas fourni une valeur valide.
Des avertissements d’importation surviennent lorsque Fusion attribue une valeur par défaut à un paramètre d’outil. Souvent, la raison est que le fichier ne contient pas cette valeur à l'origine, ou que la valeur indiquée dans le fichier n’est pas prise en charge par Fusion. Vérifiez la valeur par défaut du paramètre avant d’utiliser l’outil.

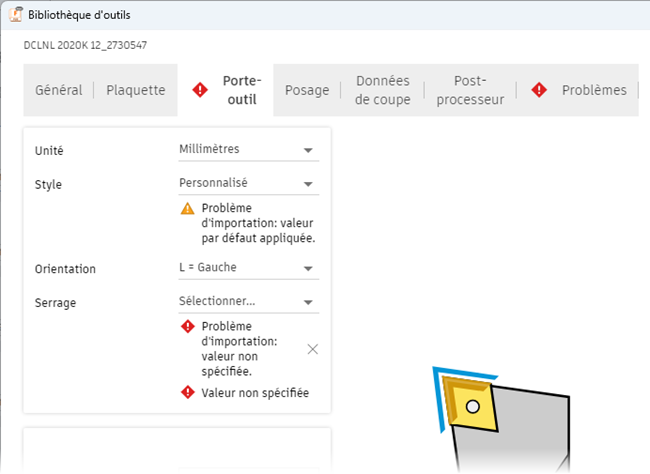

Dans la boîte de dialogue qui s’ouvre lors de la modification d’un outil, tous les onglets contenant des paramètres avec des erreurs d’importation sont mis en surbrillance en rouge.
