Génération d’une trajectoire d’outil Ébauche adaptative de tournage

  1. Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Tournage > Tournage > Ébauche adaptative de tournage icône adaptative de tournage.

    La boîte de dialogue Ébauche adaptative s’ouvre.

  2. Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Dans le volet gauche de la boîte de dialogue, dans la bibliothèque Fusion, sélectionnez un outil dans la bibliothèque des outils de tournage.

    Conseil : un outil de rainurage est la sélection la plus courante pour cette trajectoire d’outil.
  3. Dans l’onglet Géométrie, délimitez la zone de la trajectoire d’outil sur l’axe Z, avec une limite avant et arrière.

    Vous pouvez étendre le mode avant ou le mode arrière sélectionné en entrant une valeur de décalage.

  4. Dans l’onglet Rayons, ajustez la zone à usiner en X. Définissez le point de départ de la coupe du rayon extérieur et le point d’arrivée de la coupe du rayon intérieur.

  5. Dans l’onglet Passes, définissez le rayon minimum de trajectoire d’outil sur une valeur appropriée pour votre outil et le type de matière.

  6. Cliquez sur OK.

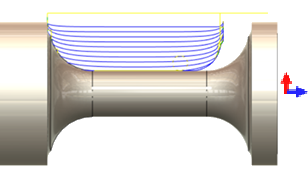

La trajectoire d’outil se présente comme suit.

stratégie adaptative de tournage
