Génération d’une trajectoire d’outil de tournage pour le tronçonnage

1. Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur l’onglet Tournage > Tournage > Pièce de tournage .

   La boîte de dialogue Pièce s’affiche.

2. Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Si vous n’avez pas créé d’outil à utiliser, dans le volet gauche de la boîte de dialogue Bibliothèque d’outils, choisissez un outil dans la bibliothèque Fusion, la bibliothèque Outils de tournage.

   Conseil : sélectionnez un outil de rainurage/joint de diamètres extérieur ou intérieur pour ce type de trajectoire d’outil.



   Remarque : dans la plupart des cas, il n’est pas nécessaire d’effectuer une sélection de géométrie. La trajectoire d’outil de pièce va découper l’arrière du modèle.

3. Dans le groupe Paramètres d’outil, sélectionnez une option de rotation broche.

   Les options Vers l’avant (sens horaire) et Inverser (sens antihoraire) sont relatives à la broche principale tout en regardant derrière le mandrin. Assurez-vous que la broche tourne vers la plaquette de l’outil.

   Remarque : ce paramètre affecte uniquement la direction de la broche et ne modifie pas l’orientation de l’outil. Confirmez visuellement les résultats de la simulation et vérifiez les codes M de la broche dans la sortie post-traitée avant d’exécuter le code sur une machine CNC.

4. Dans l’onglet Rayons, ajustez la zone à usiner en X. Définissez le point de départ du rayon extérieur et le point d’arrivée du rayon intérieur de la coupe.

5. Étapes facultatives :

   • Pour créer un chanfrein ou un rayon sur l’arête arrière de la pièce, accédez à l’onglet Géométrie et cochez la case Type de cassage d’angle.

   • Pour réaliser une coupe au-delà de l’axe central, accédez à l’onglet Rayons, puis ajustez la valeur Distance de coupe sous le rayon intérieur.

   • Pour réduire la pression de l’outil avant d’atteindre l’extrémité de la coupe, accédez à l’onglet Passes et cochez la case Utiliser l’avance et la vitesse réduites.

6. Cliquez sur OK.

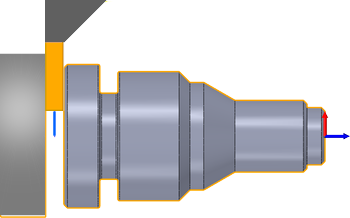

La trajectoire d’outil se présente comme suit.

Tournage – Tronçonnage : découpe de la pièce à partir de la barre.
