Génération d’une trajectoire d’outil Tournage – Gorge simple
Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur l’onglet Tournage > Tournage > Rainurage simple de tournage
.La boîte de dialogue Rainurage simple s’affiche.
Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Si vous n’avez pas créé d’outil à utiliser, dans le volet gauche de la boîte de dialogue Bibliothèque d’outils, choisissez un outil dans la bibliothèque Fusion, la bibliothèque Outils de tournage.
Conseil : sélectionnez un outil de rainurage de diamètre extérieur ou intérieur pour ce type de trajectoire d’outil.
Dans l’onglet Géométrie, cliquez sur Sélectionner en regard de Positions de rainure et sélectionnez une arête, un point ou un sommet représentant une ou plusieurs rainures à usiner.
Pour placer la direction de la rainure, définissez l’alignement latéral des rainures sur l’avant, l’arrière ou le milieu du point sélectionné.
Dans l’onglet Rayon, ajustez la zone à usiner en X. Définissez la zone de confinement du rayon extérieur et du rayon intérieur de la coupe.
Dans l’onglet Passes, cochez la case Temporisation avant retrait et définissez une durée de temporisation pour la profondeur finale.
(Facultatif) Pour diviser les coupes plus profondes en plusieurs étapes, cochez la case Utiliser le débourrage et définissez les distances de profondeur de débourrage et de retrait de débourrage.
Cliquez sur OK.

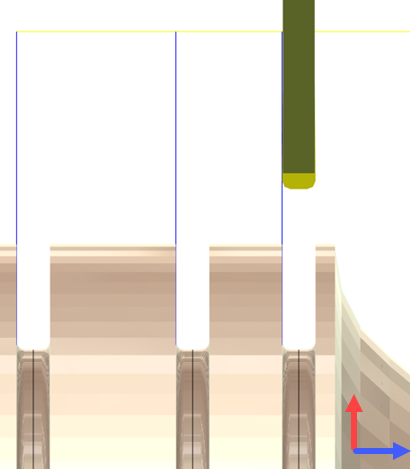

La trajectoire d’outil se présente comme suit.
