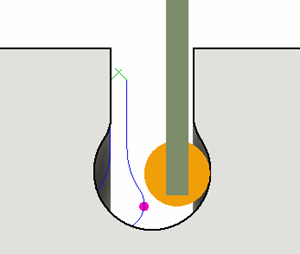

Générer une trajectoire d’outil Profil de tournage

Dans la barre d’outils de l’espace de travail Fabrication, cliquez sur Tournage > Tournage > Profil de tournage .

La boîte de dialogue Trace s’affiche.

Dans l’onglet Outil, cliquez sur Sélectionner pour choisir un outil. Si vous n’avez pas créé d’outil à utiliser, dans le volet gauche de la boîte de dialogue Bibliothèque d’outils, choisissez un outil dans la bibliothèque Fusion, la bibliothèque Outils de tournage.

Dans le groupe Paramètres d’outil, sélectionnez une option de rotation broche.

Les options Vers l’avant (sens horaire) et Inverser (sens antihoraire) sont relatives à la broche principale tout en regardant derrière le mandrin. Assurez-vous que la broche tourne vers la plaquette de l’outil.

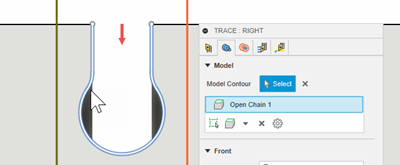

Sous l’onglet Géométrie, sélectionnez un contour de modèle à partir du modèle ou de l’esquisse pour guider la trajectoire d’outil.

Vous pouvez délimiter la zone de la trajectoire d’outil sur l’axe Z, avec une limite avant et arrière. Vous pouvez étendre le mode avant ou le mode arrière sélectionné en entrant une valeur de décalage.

Dans l’onglet Rayons, ajustez la zone à usiner en X. Définissez le point de départ d’une coupe sur le rayon extérieur et son point d’arrivée sur le rayon intérieur.

Sous l’onglet Passes, dans le menu déroulant Compensation latérale, sélectionnez une option pour déterminer le côté du contour du modèle à usiner.

Étapes facultatives :

• Pour effectuer un déplacement plus sûr vers l’arrière le long du contour, cochez la case Retour sur la courbe.
• Pour avoir des directions fixes pour les mouvements d’approche lorsque la compensation latérale n’est pas réglée sur Centre, dans l’onglet Liaison, sélectionnez Utiliser une direction fixe d’entrée/sortie.
• Pour couper avec le bord arrière d’un outil de rainurage, vous pouvez compenser la largeur de l’outil et vérifier la présence de collisions d’outil sur le bord arrière par rapport au modèle en cochant la case Compensation de la largeur de l’outil.

Cliquez sur OK.
