Stratégie Profil de tournage

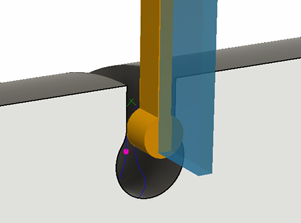

La stratégie Profil de tournage crée une trajectoire d’outil qui suit un contour ou une esquisse de modèle pour usiner des géométries complexes, comme des rainures de contre-dépouille.

La vérification des collisions est effectuée pour la pointe de l’outil, mais pas pour le reste la géométrie de la plaquette ou du porte-outil.

Compensation latérale

Utilisez le paramètre Compensation latérale pour déterminer quel côté du contour sélectionné doit être usiné.

Retour sur la courbe

Au lieu de se retirer vers le plan de dégagement, l’outil peut revenir sur le même contour qu’il a usiné pour un effectuer un mouvement de retrait plus sûr. Par la même occasion, il peut également effectuer une passe de finition pour enlever tout matériau restant dû au déplacement de l’outil.

Compensation de la largeur de l’outil

Lors de l’utilisation d’un outil de rainurage, vous pouvez couper avec le bord arrière de la plaquette au lieu du bord d’attaque. Pour ce faire, la trajectoire d’outil doit être décalée pour compenser la largeur de l’outil lui-même. Le système vérifie alors que le bord arrière de la plaquette n’entre pas en collision avec le modèle. En règle générale, vous pouvez utiliser cette option lorsque l’esquisse que vous utilisez pour guider la trajectoire d’outil représente le profil de la pièce que vous usinez. Si l’esquisse correspond à la trajectoire réelle que vous souhaitez que le bord d’attaque de l’outil suive, vous n’avez pas besoin de compenser la largeur de l’outil.

Sélectionnée	Désélectionnée
Coupe avec le bord arrière de la plaquette (côté gauche)	Coupe avec le bord d’attaque de la plaquette (côté droit)
