Création de cotes sur une feuille

Découvrez comment utiliser l’outil Cote dans l’espace de travail Dessin de Fusion pour créer plusieurs types de cotes sur une feuille.

1. Dans la barre d’outils, sélectionnez Cote > Cote .

2. Sur la feuille, sélectionnez des arêtes, des points ou une cote existante.

   Selon la sélection, le type de cote approprié s’affiche :

   • Cote linéaire
   • Cote alignée
   • Cote angulaire
   • Cote de rayon
   • Cote de diamètre

3. Déplacez le pointeur de la souris pour positionner la cote.

4. Cliquez pour placer la cote.

La cote s’affiche sur la feuille. Elle est associée à la géométrie qu’elle mesure dans la vue de dessin.

Conseils

• Si une cote n’est associée à aucun objet du dessin, le badge Moniteur d’annotations s’affiche. Pour réassocier la cote, cliquez sur le badge, sélectionnez Réassocier, puis cliquez sur les arêtes ou les points auxquels réassocier la cote.

• Vous pouvez modifier les paramètres de toutes les cotes dans le navigateur, sous le nœud Paramètres du document .

• Double-cliquez sur une cote pour modifier ses propriétés individuelles.

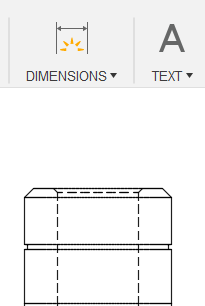

• Si vous créez une vue latérale d’un cylindre ou d’un perçage, l’outil Cote ajoute automatiquement un symbole de diamètre à la valeur de la cote lorsque vous sélectionnez une arête représentant un diamètre.

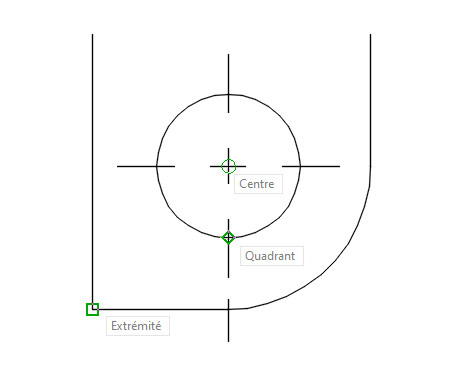

• Utilisez les accrochages aux objets pour vous assurer que les cotes sont associées à des emplacements précis.

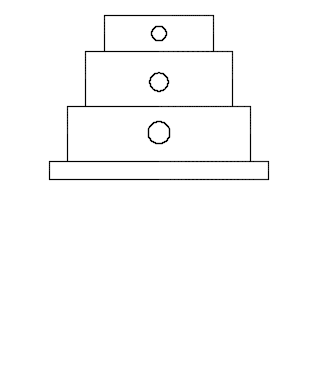

• Lorsque vous placez une cote par-dessus une autre, la cote dont la valeur est la plus élevée se déplace vers le bas.
