Création de cotes de longueur d’arc

Découvrez comment utiliser l’outil Cote de longueur d’arc dans l’espace de travail Dessin de Fusion pour créer des cotes qui mesurent la distance le long d’un arc sur une feuille.

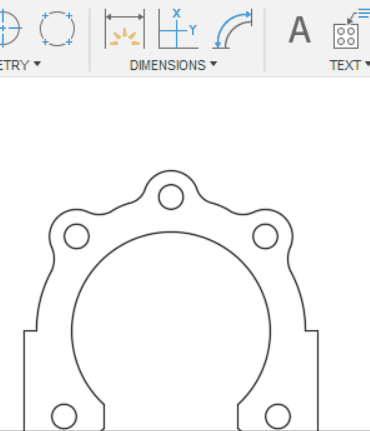

1. Dans la barre d’outils, sélectionnez Cotes > Cote de longueur d’arc .
2. Sur la feuille, sélectionnez un arc.
3. Spécifiez l’emplacement de la cote de longueur d’arc ou faites un clic droit pour sélectionner Longueur d’arc totale/partielle dans le menu contextuel.
4. Facultatif : sélectionnez un autre arc et répétez les étapes ci-dessus.
5. Appuyez sur Enter pour arrêter l’outil.

Les cotes s’affichent sur la feuille.

.

Conseils

Vous pouvez marquer la longueur de l’arc principal/secondaire dans le même cercle/arc. Vous pouvez passer de l’arc principal à l’arc secondaire en déplaçant le curseur à l’intérieur ou à l’extérieur du secteur du cercle ou de l’arc sélectionné.
