Esquisses (espace de travail Dessin)

Une esquisse de dessin est un groupe de géométries non associatives personnalisées, dessinées manuellement dans l’environnement contextuel Esquisse de l’espace de travail Dessin.

Remarque : les esquisses de dessin sont des objets de documentation uniquement. Elles ne sont pas identiques à celles que vous créez dans l’espace de travail Conception.

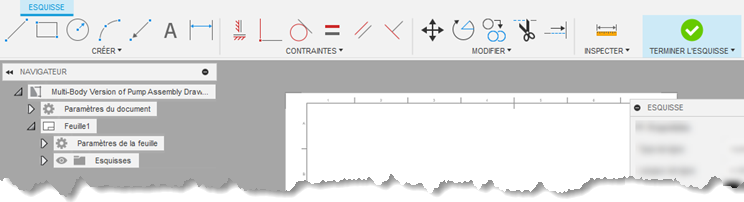

environnement contextuel Esquisse

Dans l’environnement contextuel Esquisse, vous pouvez créer, contraindre, modifier et mesurer la géométrie et le texte d’esquisse.

Les esquisses de dessin appartiennent à la feuille de dessin et apparaissent dans le navigateur, au sein du nœud Feuille.

Vous pouvez utiliser des esquisses de dessin pour :

ajouter des lignes aux vues pour représenter des informations uniques sur la finition de surface ou
Créer des symboles personnalisés à placer sur des feuilles, si les symboles dont vous avez besoin ne sont pas disponibles dans les symboles de dessin standard.

Vous pouvez copier des esquisses de dessin vers :

un nouvel emplacement sur la même feuille
Une autre feuille dans le même dessin
Une autre feuille dans un autre dessin

Remarque : les copies des esquisses de dessin ne restent pas liées. Si vous modifiez une occurrence d'esquisse, les copies créées avant la modification ne sont pas mises à jour pour refléter la modification.

Vous pouvez également renommer les esquisses de dessin dans le navigateur pour conserver la clarté et l'organisation de votre conception.

Associativité

Les esquisses de dessin sont des objets non associatifs.

Vous pouvez effectuer un accrochage à la géométrie de la vue lors de la création, de la modification ou du déplacement d'une esquisse de dessin. Toutefois, l'accrochage à la géométrie de la vue n'associe pas d'esquisse de dessin à la géométrie de la vue. Si vous mettez à jour la conception et que la vue change, la géométrie d’esquisse du dessin ne se déplace pas avec la géométrie de vue que vous avez accrochée dans la vue.

Conseil : si vous avez besoin d’une ligne de repère associative, utilisez plutôt l’outil Ligne de repère du groupe de fonctions Texte, dans la barre d’outils principale de l’espace de travail Dessin.

Lorsque vous créez des cotes sur des feuilles contenant des esquisses de dessin, assurez-vous que vous accrochez les cotes à la géométrie de vue et non à la géométrie d’esquisse.

Étant donné que les esquisses de dessin ne sont pas associatives, si vous cotez entre la géométrie d'esquisse du dessin et les symboles de géométrie de la vue ou d'annotation, la valeur de la distance représente la distance point à point sur la feuille. La cote ne reflète pas l'échelle des cotes de la vue.
