Texte et notes (espace de travail Dessin)
Dans l’espace de travail Dessin de Fusion, vous pouvez utiliser les commandes du groupe de fonctions Texte de la barre d’outils pour ajouter du texte et des notes aux feuilles d’un dessin lorsque vous documentez la conception.
Utilisez les commandes suivantes pour ajouter des notes à une feuille :
- Texte
- Note
- Ligne de repère
- Note de perçage et de filetage
- Note de pli
Texte
La commande Texte crée un objet texte pour étiqueter des parties d’un dessin, définir des spécifications ou ajouter des annotations.
Cliquez pour placer les coins opposés de la zone de texte sur la feuille, puis saisissez et formatez le texte dans la zone de texte.
Vous pouvez ajuster les paramètres de texte suivants :
- Police
- Hauteur
- Gras, Italique et Souligné
- Listes : Avec puces, Avec numéros et Avec lettres
- Justification
- Symboles
Note
La commande Note crée automatiquement un type de note, en fonction du type d’objet sélectionné sur la feuille active.
Vous pouvez créer les types de notes suivants :
- Ligne de repère
- Note de perçage et de filetage
- Note de pli
Ligne de repère
La commande Ligne de repère crée un objet de texte multiligne avec une ligne de repère qui associe la note à un composant ou une fonction sur la feuille active.
Note de perçage et de filetage
La commande Note de perçage et de filetage crée une note de perçage ou de filetage associée à une fonction de perçage ou de filetage que vous sélectionnez sur la feuille active.
Vous pouvez également créer des notes de filetage pour les fonctions de filetage qui ne sont pas associées à des fonctions de perçage. Cela signifie que vous pouvez créer une note de filetage pour un filetage que vous avez ajouté à des extrusions (filetage interne) ou à des profils circulaires extrudés (filetage externe).

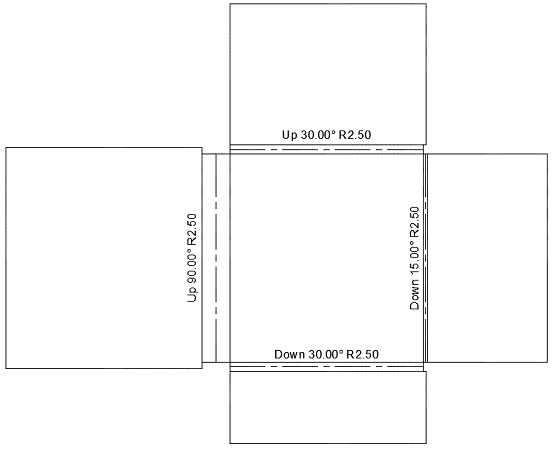

Note de pli
La commande Note de pli crée une note de pli associée à un pli de mise à plat de tôlerie que vous sélectionnez sur la feuille active.
Une note de pli est une note sans ligne de repère associée à un trait d’axe de pli spécifique dans la mise à plat d’une tôlerie.
Par défaut, la note de pli se trouve au milieu du trait d’axe de pli et est parallèle au trait d’axe de pli auquel elle est associée.
Conseil
- Placez les propriétés du modèle et les paramètres du modèle dans un champ de texte de votre dessin. Lors de la création ou de la modification de lignes de repère, de texte, de tables personnalisées ou de cotes, sélectionnez le type, sélectionnez la propriété, puis cliquez sur le bouton
pour ajouter la propriété à la feuille.
