Ajout ou suppression de coupures de cote

Découvrez comment utiliser l’outil Coupure de cote dans l’espace de travail Dessin de Fusion pour interrompre une ligne de cote ou de repère à l’endroit où elle croise une autre ligne de cote ou de repère sur une feuille.

Ajout de coupures de cote

1. Dans la barre d’outils, sélectionnez Cote > Coupure de cote .

   La boîte de dialogue Coupure de cote s’affiche.

2. Sur la feuille, sélectionnez au moins une cote, une ligne de repère, un repère ou un identificateur de pli à interrompre.

3. Appuyez sur Enter ou cliquez sur OK.

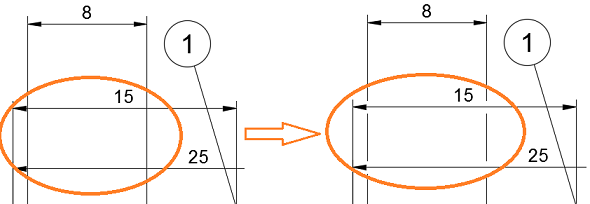

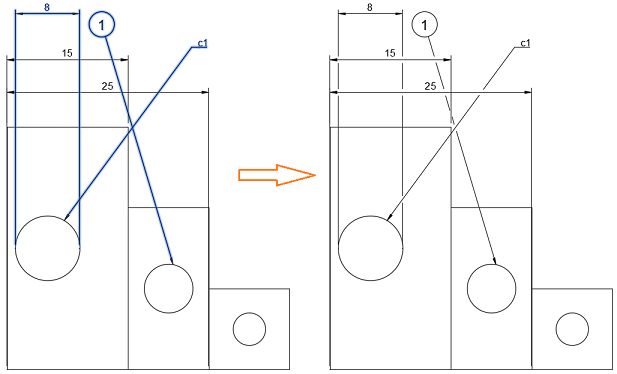

Sur la feuille, la coupure de cote s’affiche sur les cotes, les lignes de repère, les repères ou les identificateurs de pli sélectionnés.

Suppression de coupures de cote

1. Dans la barre d’outils, sélectionnez Cote > Coupure de cote .

   La boîte de dialogue Coupure de cote s’affiche.

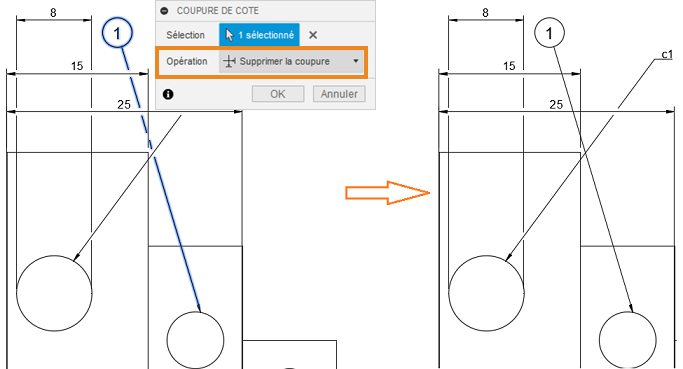

2. Dans la boîte de dialogue Coupure de cote, définissez le paramètre Opération sur Supprimer la coupure.

3. Sur la feuille, sélectionnez au moins une cote, une ligne de repère, un repère ou un identificateur de pli pour en supprimer les coupures.

4. Appuyez sur Enter ou cliquez sur OK.

Sur la feuille, la coupure de cote s’affiche sur les cotes, les lignes de repère, les repères ou les identificateurs de pli sélectionnés.

Conseils

• Cliquez avec le bouton droit de la souris sur une cote et choisissez Ajouter une coupure de cote pour ajouter des coupures de cote à la volée.
• Cliquez avec le bouton droit de la souris sur une cote et choisissez Supprimer la coupure de cote pour supprimer des coupures de cote à la volée.
