Création de cotes superposées

Découvrez comment utiliser l’outil Cotes superposées dans l’espace de travail Dessin de Fusion pour créer des cotes qui mesurent les distances perpendiculaires à partir d’un point d’origine (0,0) dans une vue de dessin sur une feuille.

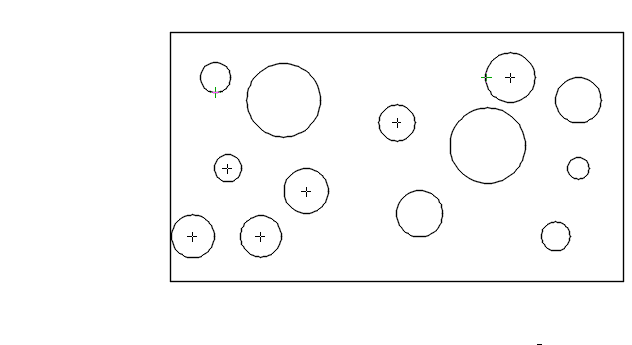

1. Dans la barre d’outils, sélectionnez Cotes > Cotes superposées .
2. Cliquez sur la feuille pour placer le point d’origine (0,0) sur une vue de dessin.
3. Déplacez le pointeur de la souris pour positionner la ligne de repère du point d’origine.
4. Cliquez pour placer la ligne de repère du point d’origine.
5. Sélectionnez le point pour lequel vous voulez effectuer la mesure.
6. Déplacez le pointeur de la souris pour positionner la ligne de repère de la cote superposée.
7. Cliquez pour placer la ligne de repère de la cote superposée.
8. Facultatif : répétez les étapes 5 à 7 pour placer d’autres cotes superposées.

Les cotes s’affichent sur la feuille et sont associées à la géométrie qu’elles mesurent dans la vue de dessin.

Alignement des lignes de repère des cotes superposées

1. Après avoir sélectionné un point à mesurer, placez le curseur sur une cote superposée.

   Un accrochage aux objets s’affiche.

2. Faites glisser le pointeur de la souris dans la direction dans laquelle vous voulez aligner les cotes.

   Une ligne de repérage des objets en pointillés s’affiche et la ligne de repère de la cote s’y accroche.

3. Cliquez pour placer la ligne de repère de la cote superposée.

Les lignes de repère des cotes superposées sont désormais alignées sur la feuille.
