Name

Modifiez le nom de la porte.

MODIFIER

Modifiez le niveau de permutation ou d'ajout.

MODULE

Définissez et nommez les variantes d’encombrement ou de module. La commande MODULE est lancée en cliquant sur le bouton Nouveau dans la fenêtre de l’éditeur de composants ou en saisissant « Module » dans la ligne de commande. Choisissez la variante d’encombrement ou de module requise.

CONNECTER

Définissez quelles broches (Porte) sont reliées à quelles pastilles (Empreinte).

PRÉFIXE

Indiquez un préfixe pour le nom du composant dans le schéma (par exemple R pour les résistances).

VALEUR

En mode d’édition de composant, l’option VALEUR permet d’indiquer si la valeur du composant peut être librement sélectionnée dans le diagramme schématique ou la présentation, ou si elle possède une spécification fixe.

Activé : la valeur peut être modifiée à partir du schéma. Le composant n’est pas entièrement spécifié tant qu’une valeur n’a pas été attribuée.

Désactivé : la valeur correspond au nom du composant, y compris, le cas échéant, à l’affectation des attributs et de la version de l’encombrement (par exemple, 74LS00N).

Même si l’option Valeur est désactivée, la valeur d’un composant peut être modifiée. Une requête vérifie si cette action est prévue. La valeur modifiée du composant reste inchangée si la version de l’attribut ou de l’encombrement est modifiée ultérieurement à l’aide de la commande CHANGER l’encombrement ou CHANGER le jeu d’attributs.

JEUX D’ATTRIBUTS

Si nécessaire, différents jeux d’attributs peuvent être définis, par exemple, pour un composant logique. Cliquez donc sur Technologies.

ATTRIBUT

Cliquez sur Attributs pour définir tout attribut supplémentaire pour le composant.

DESCRIPTION

Indiquez la description du composant. La description peut être utilisée par la fonction de recherche lors du placement d’un composant dans une conception.

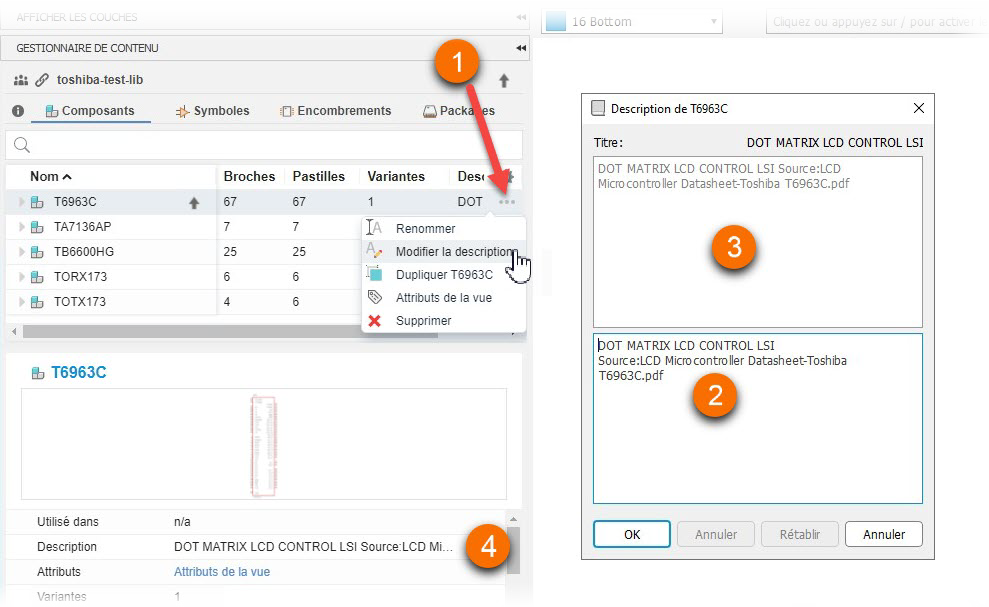

1. Dans le Gestionnaire de contenu de la ligne du composant, cliquez sur le bouton Plus (...) et sélectionnez Modifier la description.
2. Entrez la description dans la partie inférieure de la boîte de dialogue.
3. Consultez l’aperçu dans la partie supérieure de la boîte de dialogue.
4. La description s’affiche dans la section Détails du Gestionnaire de contenu.

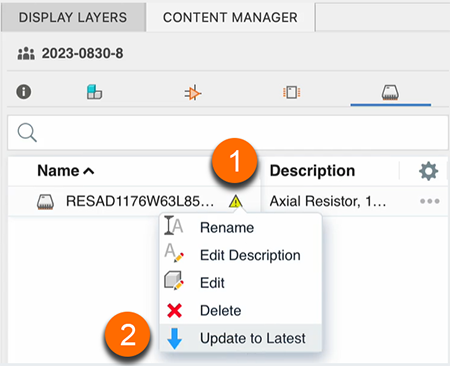

Mettre à jour les composants

Lorsqu’un composant a été modifié, vous pouvez le mettre à jour à partir du groupe de fonctions Gestionnaire de contenu.

1. Une icône d’alerte s’affiche à droite du composant.
2. Cliquez avec le bouton droit de la souris sur la ligne du composant, puis choisissez Mettre à jour vers la dernière version.
