Génération d’un package 3D
Effectuez cette opération après avoir cliqué sur Nouveau package dans la barre d’outils Création de bibliothèque pour ouvrir la barre d’outils Solide.
Dans la barre d’outils Solide, cliquez sur Générateur de packages
.Dans le panneau Générateur de packages, faites défiler la liste alphabétique des exemples de packages et sélectionnez-en un. Dans cet exemple, nous choisissons SOIC, SOP.

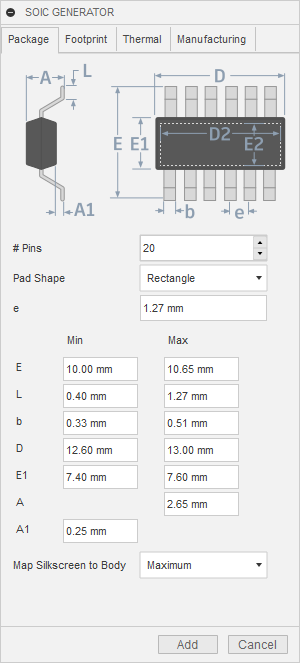

Le panneau de spécification s’ouvre. Il affiche les détails du composant.
Notez les onglets qui fournissent les détails relatifs au package, à l’encombrement, aux températures et à la fabrication.
Dans le panneau de spécification, vous pouvez ajuster les cotes et d’autres détails, selon vos besoins. Dans cet exemple, remplacez le nombre de broches par 16.
Cliquez sur Mettre à jour pour examiner les modifications apportées au composant 3D.

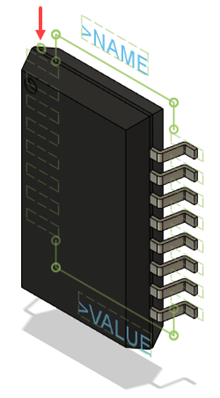

Notez les contours en pointillés verts autour des pastilles et d’autres détails de l’encombrement, y compris les étiquettes d’attribut et le contour du composant. Le double cercle, marqué ici par une flèche rouge, identifie la broche 1, qui sert à orienter correctement le composant sur le circuit imprimé.
