Géométrie obstacle

Une géométrie obstacle est l'un des types de géométrie de l'espace de conception. Vous pouvez l'affecter aux corps pour représenter les espaces à éviter dans la conception.

Les corps affectés à une géométrie obstacle s'affichent en rouge dans la zone de dessin. Ils représentent des espaces vides dans lesquels les matériaux ne sont pas créés lors de la génération des résultats.

Vous pouvez générer des résultats sans le corps de géométrie obstacle dans votre modèle.

Affectation de la géométrie obstacle

Affectez ce type de géométrie à l’aide de l’option Géométrie obstacle . Vous pouvez y accéder à partir du groupe de fonctions Espace de conception de la barre d’outils Generative Design.

Si vous souhaitez éviter tout espace dans votre conception, créez un corps qui le représente. Utilisez les outils du groupe de fonctions Modifier le modèle de la barre d’outils Generative Design. Ensuite, affectez la géométrie obstacle au corps.

Pourquoi avez-vous besoin d'une géométrie obstacle dans votre modèle ?

• Lorsque votre conception est attachée à d'autres objets, utilisez la géométrie obstacle pour empêcher la conception de s'étendre et d'interférer avec d'autres objets.
• Lorsque des objets attachés à votre conception se déplacent, utilisez la géométrie obstacle pour représenter cet intervalle de mouvement. Par exemple, lorsque vous définissez le problème de conception d'un cadre de vélo, vous devez éviter de créer un matériau qui pourrait entrer en collision avec les pédales en mouvement ou avec la roue avant en rotation.
• Utilisez la géométrie obstacle au niveau des points de connexion. Par exemple, dans un connecteur boulonné, utilisez la géométrie obstacle pour :
  • empêcher l'utilisation de matériau dans l'espace destiné au boulon ;
  • représenter la liberté de mouvement pour permettre le placement libre de la vis dans le perçage.

    Si vous définissez uniquement la géométrie obstacle qui permet au boulon de rester positionné, la conception générative peut créer un matériau qui couvre la partie supérieure du boulon. Cela empêche le boulon d’être vissé.

Exemple 1

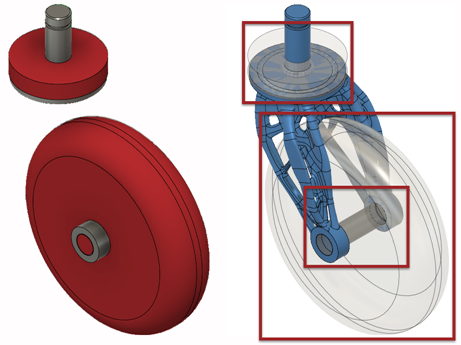

Pour cette roulette, nous allons affecter la géométrie obstacle (en rouge) aux corps pour représenter les espaces vides dans lesquels nous ne voulons pas placer de matériau lors de la génération du résultat.

Exemple 2

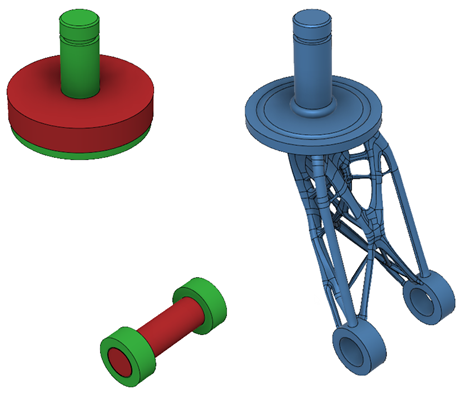

Dans cet exemple, nous n’avons pas utilisé la géométrie obstacle pour ne pas employer de matériau dans l’espace destiné à la roue. La conception générée s’étend alors dans cet espace.

Géométrie obstacle dans Generative Design - durée : 3 min 12 s
