État du résultat

L’état du résultat fournit des informations sur l’étape à laquelle le processus de génération d’un résultat s’est terminé et sur le respect des critères. Vous pouvez afficher des informations sur l’état d’un résultat généré dans toutes les vues :

Dans la vue miniature et la vue des propriétés dans une miniature de résultat.
Dans la vue Table dans la colonne État du traitement.
Dans la vue du diagramme de dispersion et dans la vue de résultats, volet des propriétés des résultats.
Dans la carte de résultats, qui apparaît lorsque vous sélectionnez un résultat.

L’état d’un résultat généré peut être l’un des éléments suivants :

État de résultat convergé

Cet état s'affiche si une limite de convergence est atteinte. Cela dépend d'un changement dans l'historique d'énergie de déformation, d'un changement du facteur de sécurité et d'un changement de volume par itération.

Un résultat affiche cet état si les critères suivants sont remplis :

Les objectifs sont atteints pendant la génération.
Le facteur de sécurité minimal du résultat est égal ou supérieur à la limite du facteur de sécurité.

Conseil : si vous avez utilisé l’objectif « Réduire la masse » et souhaitez réduire davantage la masse, vous pouvez utiliser le résultat généré comme forme de départ et exécuter à nouveau la génération. Vous pouvez également utiliser l’objectif « Réduire la rigidité » et spécifier la limite « Masse cible » comme masse souhaitée.

État de résultat terminé

Cet état s’affiche si le solveur a généré le résultat, mais que l’itération du résultat final ne répond pas à tous les critères spécifiés dans la configuration de l’étude. Toutefois, il peut encore s’agir d’un résultat valide.

Un résultat ne répond pas à tous les objectifs pour l’une des raisons suivantes :

La limite d’itération a été atteinte avant d’atteindre tous les objectifs (par exemple, le facteur de sécurité minimal du résultat est inférieur à la limite du facteur de sécurité).
Une erreur s’est produite lorsque des zones de géométrie sont séparées.

Placez le pointeur sur la miniature des résultats pour afficher plus d’informations. Vous pouvez également vérifier les itérations de résultats précédentes, dans lesquelles le solveur a peut-être atteint tous les objectifs spécifiés dans la configuration de l’étude.

Statut de résultat ayant échoué

Cet état s’affiche si le solveur n’a pas réussi à générer d’itérations de résultats.

Placez le pointeur sur la miniature des résultats pour afficher plus d’informations.

Exemples

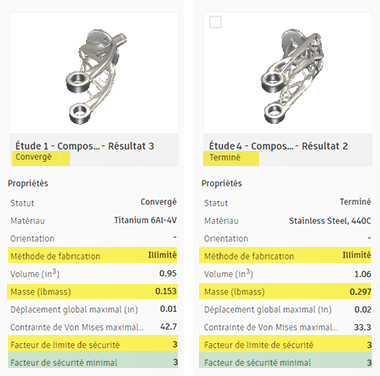

Exemple 1 : état de résultat Convergé et Terminé - La limite du facteur de sécurité est atteinte

Configuration de l’étude	Résultats
Méthode de fabrication : illimité Objectifs : réduire la masse Limite du facteur de sécurité : 3

Dans cet exemple, le résultat Terminé satisfait la limite du facteur de sécurité comme le résultat Convergé. L’état Terminé de Résultat 2 peut être dû à des problèmes tels que la résistance insuffisante de la matière ou des charges excessives.

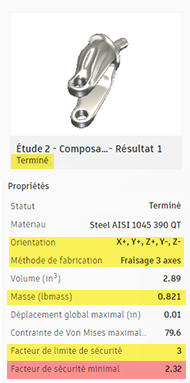

Exemple 2 : état de résultat Terminé - La limite du facteur de sécurité n’est pas atteinte

Configuration de l’étude	Résultats
Direction de l’outil : X+, Y+, Z+, Y-, Z- Méthode de fabrication : Fraisage 3 axes Objectifs : réduire la masse Limite du facteur de sécurité : 3

Dans cet exemple, l’état Terminé est notamment dû au fait que le facteur de sécurité minimal du résultat est inférieur à la limite du facteur de sécurité. Il semble que la limite d’itérations a été atteinte avant la limite du facteur de sécurité. L’utilisation de ce résultat comme forme de départ dans une prochaine génération peut conduire à des résultats plus satisfaisants pour vos besoins de conception.
