Paramètres de découpe 2 axes

Paramètre Détails
Direction de découpe Définit l’orientation de l’outil pour une opération de découpe en référence au système de coordonnées global.

Cliquez sur X, Y ou Z pour orienter l’outil de découpe dans la direction parallèle à l’axe X, Y ou Z du trièdre, respectivement.

Remarque : vous ne pouvez sélectionner qu’une seule direction.
Épaisseur de paroi minimale Tente d’appliquer l’épaisseur minimale d’un mur ou d’une nervure après la découpe.

L’épaisseur de paroi fait référence à l’épaisseur des fonctions dans le plan de coupe, qui sont perpendiculaires à la direction de découpe.

Conseil : pour appliquer ce paramètre :
  • Lorsque vous placez des corps d’obstacles, assurez-vous que l’espace entre eux est suffisant pour générer une géométrie de l’épaisseur minimale spécifiée.
  • Évitez de placer des corps d’obstacles à proximité de zones susceptibles d’être minces dans un résultat généré.
.

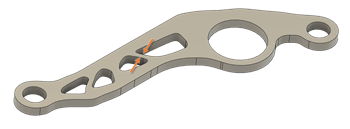

Découpe 2 axes - Épaisseur minimale
