Paramètres de fraisage 2,5 axes

Paramètre	Détails
Direction d’outil	Oriente l’outil dans la direction parallèle à l’axe X, Y, ou Z du trièdre. Par exemple, si vous sélectionnez le bouton Z, alors l’outil est orienté parallèlement à l’axe Z du trièdre. Suite à la génération, vous obtenez trois résultats en prenant en compte trois variantes de couches : Z+, Z- et +/-Z. Vous ne pouvez sélectionner qu’une seule direction. Cliquez sur le bouton X, Y ou Z pour définir la direction de l’outil d’attaque.

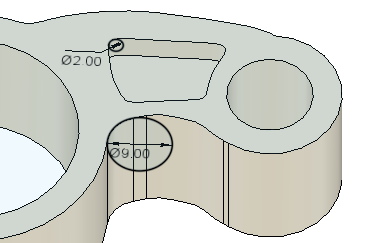

Diamètre d’outil minimal	Indique le diamètre de l’outil de coupe le plus petit que vous envisagez d’utiliser lors de l’opération de fraisage. Parfois, l’outil spécifié peut devenir si long qu’il rend l’usinage difficile. Ensuite, les rayons de coin générés peuvent être plus grands que le diamètre d’outil minimum spécifié. Par exemple, la poche dans la pièce ci-dessous est assez étroite pour être usinée avec l'outil de 2 mm spécifié. Toutefois, le contour extérieur de cette pièce est généré avec un rayon plus grand pour accueillir une fraise deux tailles plus longue et de plus grand diamètre. Un diamètre d’outil est augmenté au-dessus de la valeur Diamètre d’outil minimal afin que la distance entre le haut de la pièce et le bas de chaque poche ou contour soit au moins deux fois le diamètre d’outil.

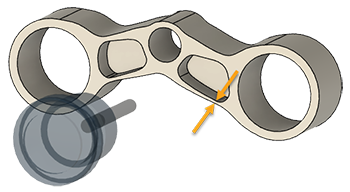

Épaisseur de paroi minimale	Spécifie l’épaisseur minimale d’une paroi ou nervure après le fraisage, telle qu’envisagée dans la configuration d’une étude générative. Conseil : pour appliquer ce paramètre : Lorsque vous placez des corps d’obstacles, assurez-vous que l’espace entre eux est suffisant pour générer une géométrie de l’épaisseur minimale spécifiée. Évitez de placer des corps d’obstacles à proximité de zones susceptibles d’être minces dans un résultat généré. .

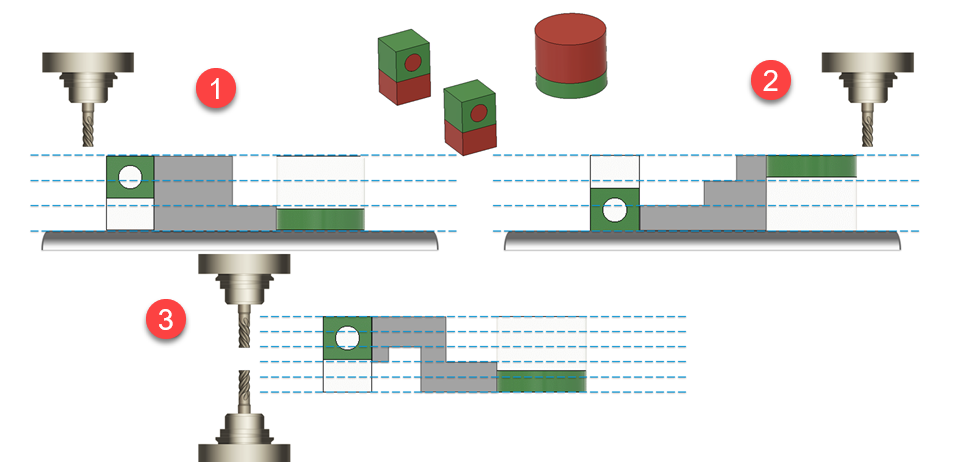

Exemple : trois résultats 2,5 axes selon la configuration du fraisage

Résultat 1 : trois couches, une configuration

Résultat 2 : trois couches, configuration opposée

Résultat 3 : cinq couches, deux configurations.
