Définition d’un plan de symétrie dans l’espace de travail Generative Design
Découvrez comment définir un plan de symétrie dans le modèle génératif.
Dans l’onglet Définir, cliquez sur Espace de conception > Plan de symétrie
.La boîte de dialogue Plan de symétrie s’ouvre.
Sélectionnez un ou plusieurs plans de construction sur la zone de dessin.
Conseil : vous pouvez créer un plan de construction dans l’environnement contextuel Modifier le modèle. Pour l’ouvrir, dans la barre d’outils, cliquez sur Modifier le modèle
. Ensuite, dans l’onglet Modifier le solide du modèle, utilisez les outils du groupe de fonctions Construction pour créer des plans de construction.
Cliquez sur OK.

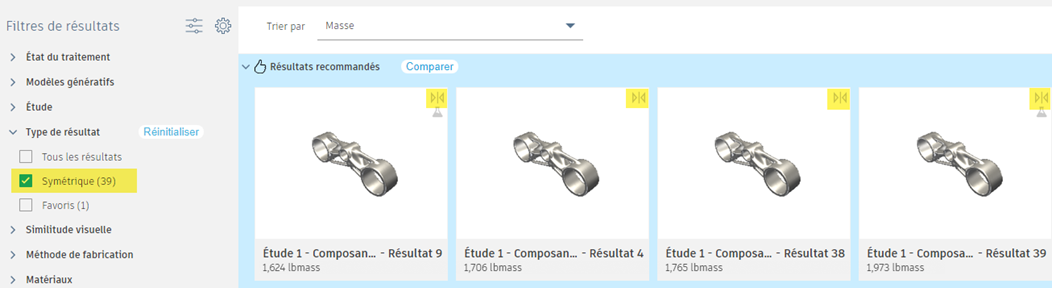

Une fois la génération des résultats terminée, les résultats symétriques sont signalés par l’icône
dans l’environnement contextuel Explorer.
Pour afficher uniquement les résultats symétriques, dans le volet Filtres de résultat, accédez à la section Type de résultat, placez le curseur de la souris sur le filtre Symétrique et cliquez sur Isoler à côté de celui-ci.
