La commande Plan de symétrie vous permet de définir un plan de symétrie pour générer des résultats symétriques.
Pour accéder à la commande, sélectionnez Plan de symétrie
dans le panneau Espace de conception de la barre d’outils Generative Design.
Sélectionnez le plan de construction pour le définir comme plan de symétrie. Vous pouvez définir un ou plusieurs plans de symétrie.
La condition de base est que les géométries obstacle et conservées doivent être symétriques par rapport aux plans. Les conditions de symétrie supplémentaires dépendent des méthodes de fabrication sélectionnées.
| Méthodes de fabrication | Configuration requise |
|---|---|
| Illimité, additif, fraisage 3 axes, fraisage 5 axes | Les plans de symétrie doivent être orthogonaux les uns par rapport aux autres. |
| Découpe 2 axes, fraisage 2,5 axes | Les plans de symétrie doivent être orthogonaux les uns par rapport aux autres. En outre, ils doivent être orthogonaux ou parallèles à la direction de coupe/fraisage. |
Si la configuration de votre étude répond aux conditions, tous les plans de symétrie sont inclus dans la conception créée à partir du résultat. Ainsi, la conception ouverte dans l’espace de travail de conception contient déjà ces plans. Les plans sont importants, car ils sont utilisés lors de la création de T-Splines pour appliquer la symétrie, afin que le corps entier puisse être modifié symétriquement avec ces plans. Par exemple, lorsque vous modifiez la géométrie d’un côté du corps T-Spline, la géométrie de l’autre côté du plan est mise à jour en conséquence.

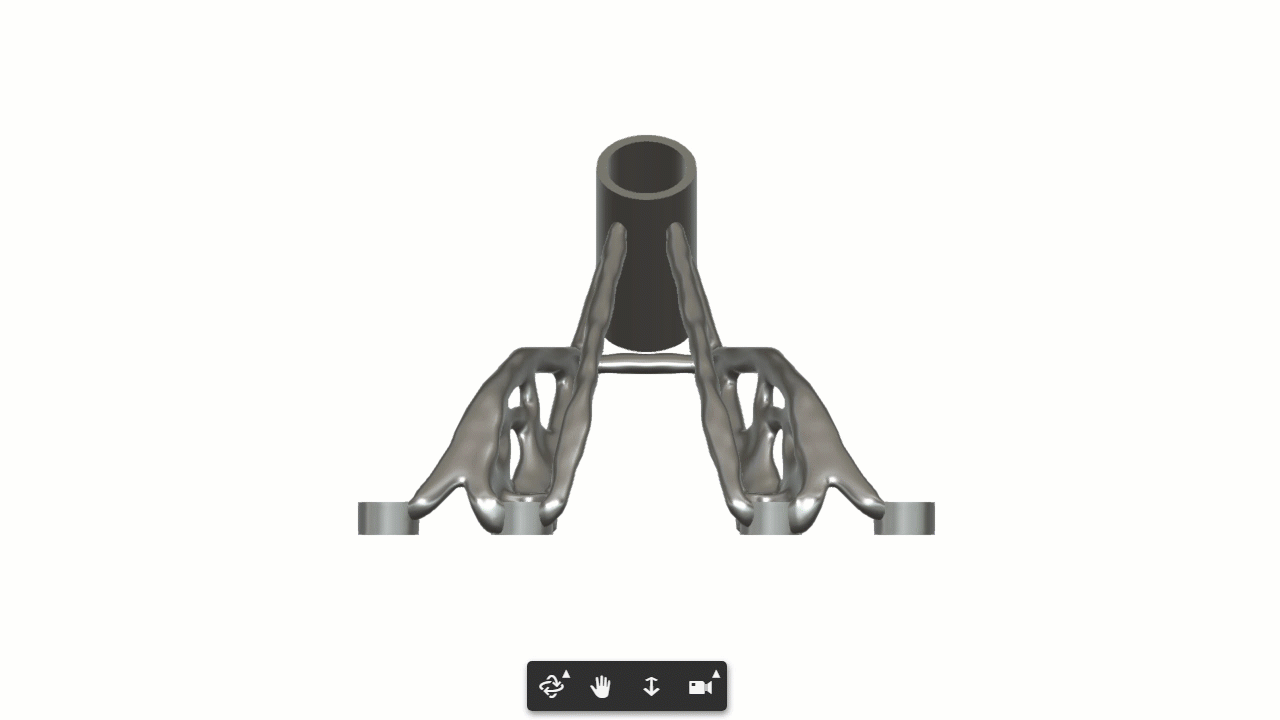

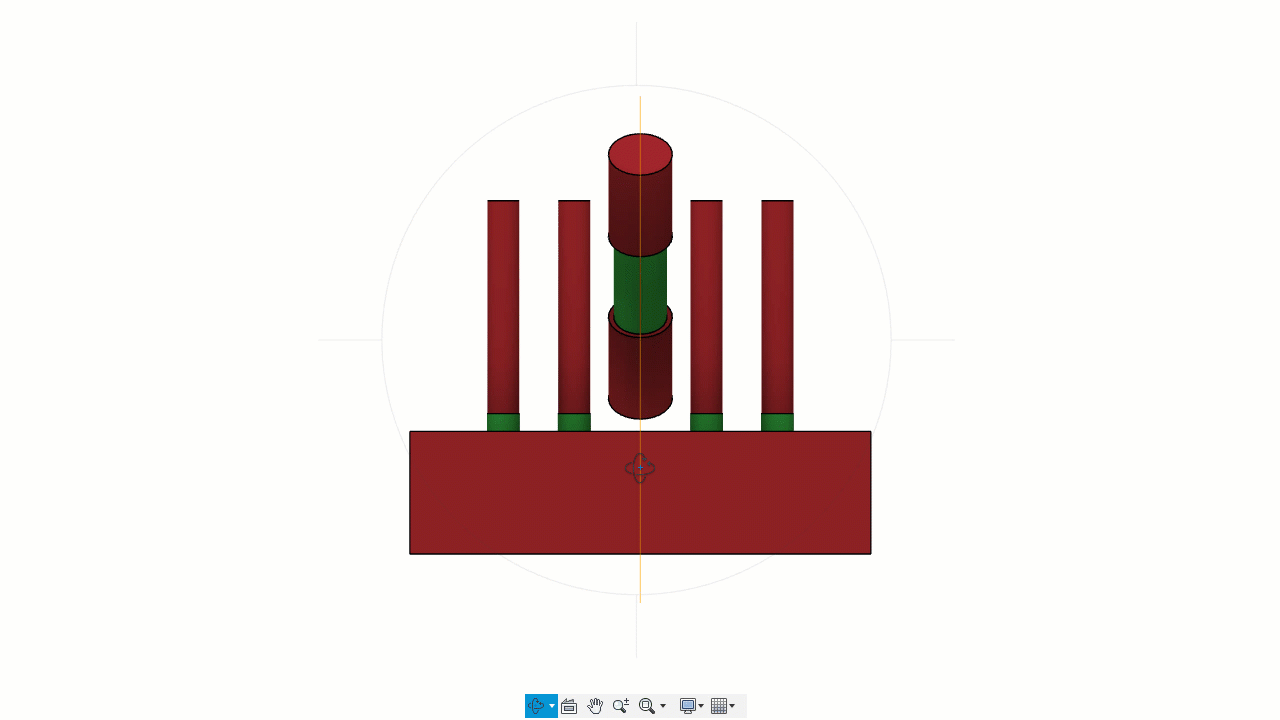

| Espace de conception avec un plan de symétrie (espace de travail Generative Design) | Résultat symétrique (explorer l’environnement contextuel) |
|---|---|
![]() |
![]() |
Les exemples suivants illustrent trois scénarios :
Si vous définissez des plans orthogonaux, tous les plans de symétrie sont inclus dans la conception créée à partir du résultat. La conception ouverte dans l’espace de travail de conception contient déjà ces plans.
Si vous définissez des plans orthogonaux et non orthogonaux, tous les plans de symétrie sont ignorés lors de la création de la conception. La conception ouverte dans l’espace de travail de conception ne contient pas ces plans. Cela signifie que si vous souhaitez modifier le corps T-Spline symétriquement, vous devez recréer ces plans dans l’environnement contextuel Forme.
Si vous définissez les plans de symétrie orthogonaux ou parallèles à la direction de coupe/fraisage, tous les plans de symétrie sont inclus dans la conception créée à partir du résultat. La conception ouverte dans l’espace de travail de conception contient déjà ces plans.
| Exemple | Espace de conception (espace de travail Generative Design) | Conception créée à partir du résultat (espace de travail de conception) |
|---|---|---|

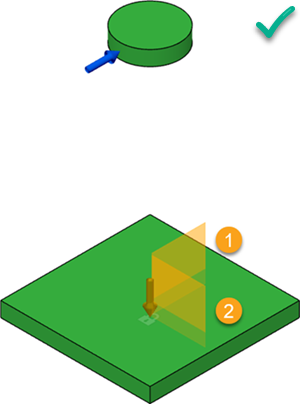

| 1. Plans orthogonaux | Les plans 1 et 2 sont orthogonaux. |

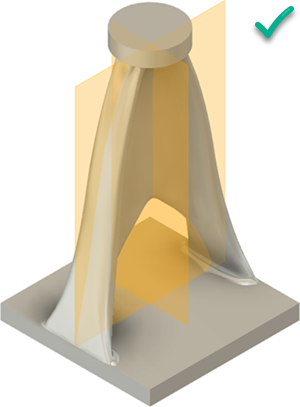

![]() Les plans sont inclus dans la conception créée à partir du résultat. |

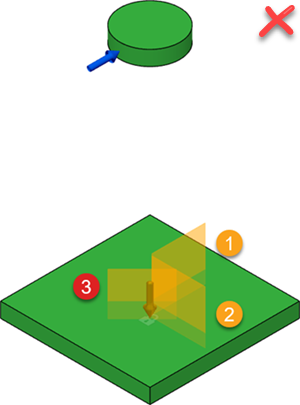

| 2. Plans orthogonaux et non orthogonaux | Les plans 1 et 2 sont orthogonaux. Le plan 3 n’est pas orthogonal. |

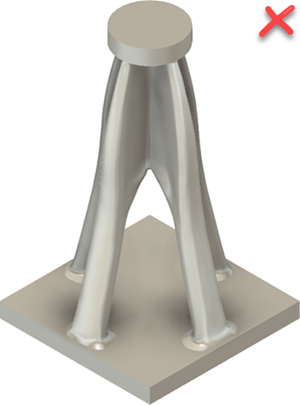

![]() Les plans sont ignorés lors de la création de la conception. |

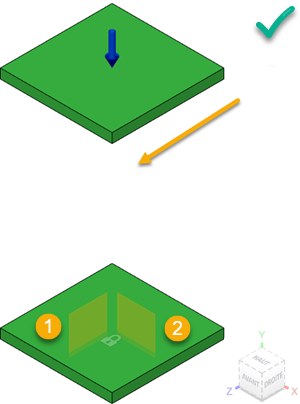

| 3. Orthogonal et parallèle à la direction de coupe | Le plan 1 est parallèle et le plan 2 est orthogonal à la direction de coupe (axe Z). |

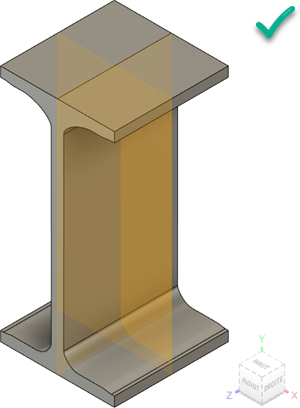

![]() Les plans sont inclus dans la conception créée à partir du résultat. |
