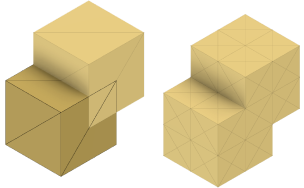

Combiner les corps de maillage
Utilisez l’outil Combiner pour joindre, croiser, couper ou fusionner au moins deux corps de maillage afin de créer un corps de maillage unique dans Fusion.
Dans l’espace de travail Conception, sous l’onglet Maillage, sélectionnez Modifier > Combiner
.La boîte de dialogue Combiner s’affiche.
Dans la zone de dessin, sélectionnez le corps cible, c’est-à-dire le corps de maillage avec lequel les autres corps seront combinés.
Sélectionnez les armatures, c’est-à-dire les corps de maillage à combiner avec le corps cible.
Dans la boîte de dialogue, sélectionnez une opération :
- Joindre : combine le corps cible et les armatures dans un corps de maillage et supprime les structures internes.
- Intersection : combine les zones qui se chevauchent dans un corps de maillage.
- Couper : supprime les zones qui se chevauchent du corps cible.
- Fusionner : combine le corps cible et les armatures dans un corps de maillage en conservant les structures internes.
Cliquez sur OK.
Le corps de maillage combiné s’affiche dans la zone de dessin. Une fonction Combiner s’affiche dans le plan de montage chronologique.
Conseils
- Cochez la case Aperçu pour afficher, dans la zone de dessin, un aperçu du corps du maillage qui se met à jour lorsque vous modifiez les paramètres.
- Cochez la case Nouveau composant pour créer un composant contenant les corps de maillage combinés dans l’ensemble.
- Cochez la case Conserver les outils pour conserver une copie de chaque armature d’origine utilisée dans l’opération Combiner.
- Utilisez l’outil Analyse de section pour analyser la structure intérieure du corps de maillage combiné.
- Cliquez avec le bouton droit de la souris sur la fonctionnalité dans le plan de montage chronologique et choisissez Modifier la fonction pour modifier et ajuster ses paramètres.
