Remaillage des faces d’un corps de maillage

Utilisez l’outil Remailler pour affiner ou désaffiner les faces de corps de maillage ou de groupes de faces dans Fusion.

1. Dans l’espace de travail Conception, sous l’onglet Maillage, sélectionnez Modifier > Remailler .

   La boîte de dialogue Remailler s’affiche.

2. Dans la zone de dessin, sélectionnez un corps de maillage ou des groupes de faces sur un corps de maillage.

3. Dans la boîte de dialogue, sélectionnez un type de remaillage :

   • Adaptatif : crée des faces plus petites dans les zones comportant beaucoup de détails et des faces plus grandes dans des zones en comportant peu.
   • Uniforme : crée des faces de taille similaire dans toutes les zones.

4. Spécifiez la valeur de densité pour contrôler le nombre de faces créées.

5. Spécifiez la valeur de conservation de la forme pour définir la quantité de la forme de maillage d’origine à conserver.

6. Cochez la case Conserver les arêtes vives pour conserver les arêtes vives du corps de maillage d’origine.

7. Cochez la case Conserver les limites pour conserver les limites du corps de maillage d’origine.

8. Cliquez sur OK.

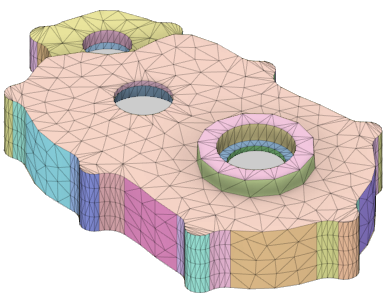

Les faces remaillées s’affichent sur le corps de maillage dans la zone de dessin. Une fonction Remailler s’affiche dans le plan de montage chronologique.

Conseils

• Cochez la case Aperçu pour afficher, dans la zone de dessin, un aperçu du corps du maillage qui se met à jour lorsque vous modifiez les paramètres.
• Utilisez le type de remaillage Adaptatif pour conserver les détails.
• Utilisez le type de remaillage Uniforme pour que les faces restent de tailles relativement uniformes.
• Cliquez avec le bouton droit de la souris sur la fonction dans le plan de montage chronologique et choisissez Modifier la fonction pour modifier et ajuster ses paramètres.
