Didacticiel : Modification de plusieurs cotes, courbes et épaisseurs d’un modèle

Modifiez simultanément plusieurs valeurs de géométrie.

Dans ce didacticiel, vous allez :

• modifier plusieurs valeurs à l’intérieur d’un modèle à l’aide de paramètres (par exemple, diamètre de perçage), ajuster l’épaisseur et créer des congés à l’aide de la commande Appuyer/Tirer.

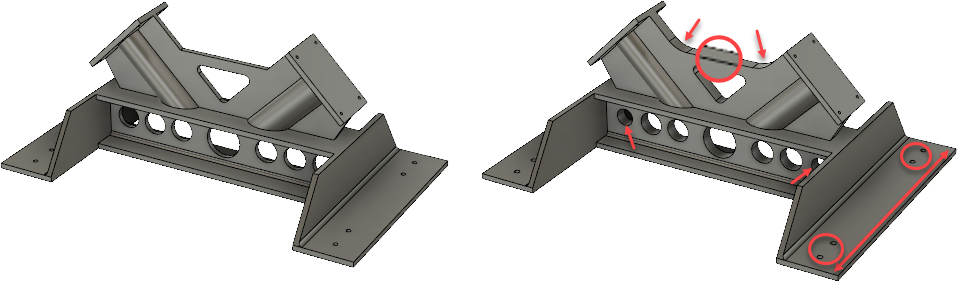

Conception d’origine (à gauche). Conception modifiée avec des perçages correspondants, une âme plus épaisse à laquelle vous avez appliqué un congé et une base plus grande (à droite).

Conditions préalables

Ouvrez la conception Dual Mount pour pouvoir suivre les exercices de ce didacticiel.

1. Dans la section Sample du panneau de données, accédez à Basic Training > 04 - Modeling.
2. Double-cliquez sur l’image miniature ou le nom du modèle pour ouvrir le modèle Dual_Mount.
