Exercice : Modifier des perçages, extruder la base, épaissir l’âme et ajouter des congés

À l’aide de paramètres, appliquez des valeurs à plusieurs objets de manière cohérente.

Étapes

1. Définissez le paramètre Perçage sur 15 mm et créez un paramètre de base de 375 mm.

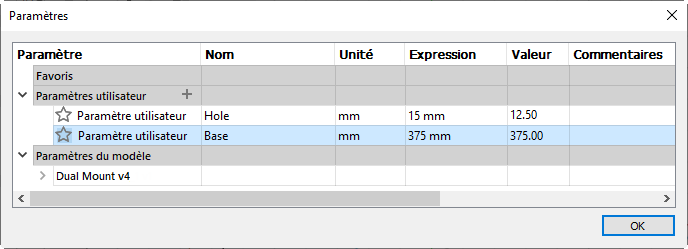

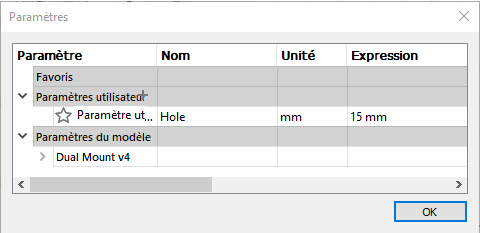

   1. Cliquez sur Modifier > Modifier les paramètres pour ouvrir la boîte de dialogue Modifier les paramètres.



   2. Définissez le paramètre Perçage sur 15 millimètres.

   3. Créez un paramètre utilisateur nommé Base et définissez sa valeur (expression) sur 375 mm.



   4. Cliquez sur OK pour fermer la boîte de dialogue.

2. Appliquez le paramètre Perçage aux perçages.

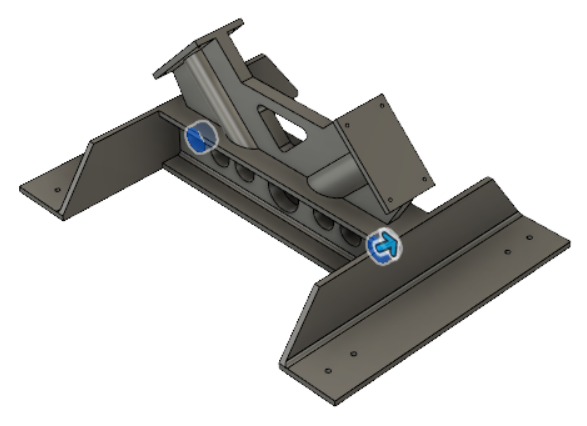

   1. Effectuez un zoom avant sur le modèle et sélectionnez l’un des perçages.

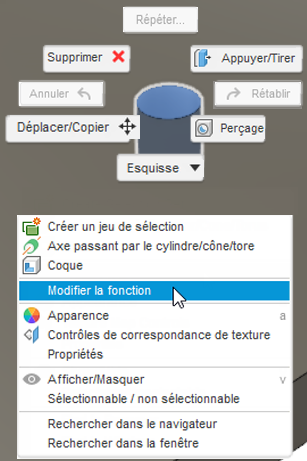

   2. Cliquez sur un perçage avec le bouton droit de la souris et sélectionnez Modifier la fonction.



   3. Dans la liste des fonctions qui s’ouvre, sélectionnez Perçage2.

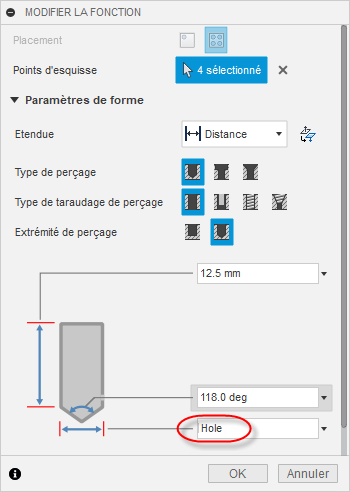

   4. Dans la boîte de dialogue Modifier la fonction qui s’ouvre, entrez Perçage dans la zone Diamètre.

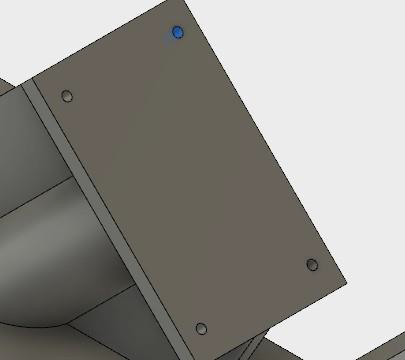

      Tous les diamètres de perçage sont mis à jour avec la valeur définie dans la boîte de dialogue Paramètres.

   5. Cliquez sur OK.

   Le perçage sélectionné et les trois autres sont redimensionnés de la même façon.



3. Modifiez la longueur de la base en l’extrudant avec le paramètre Base que vous avez créé précédemment.

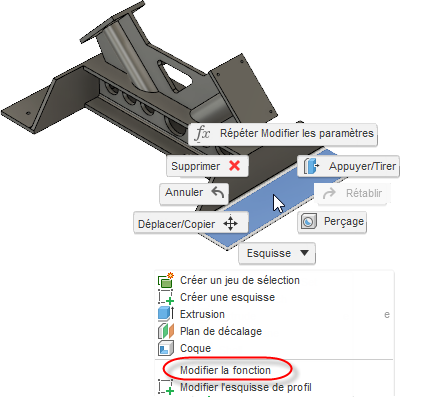

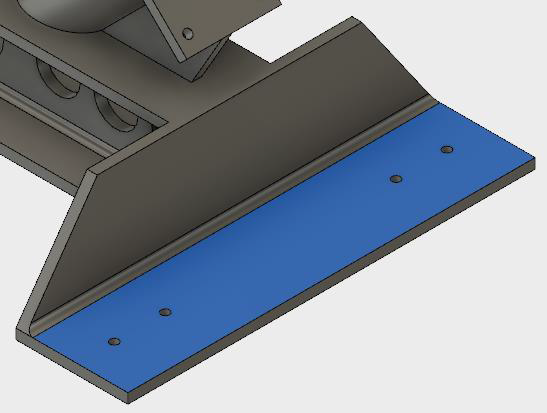

   1. Cliquez avec le bouton droit de la souris sur la partie supérieure de la base dans le canevas, puis cliquez sur Modifier la fonction.



   2. Dans la liste des fonctions qui s’ouvre, cliquez sur Extrusion4.

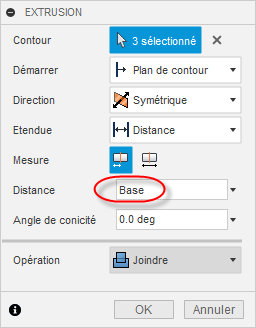

   3. Entrez Base dans la zone Distance.



   La longueur de la base est mise à jour en fonction de la valeur définie dans la boîte de dialogue Paramètres.



4. Augmentez la valeur d’épaisseur de l’âme en lui attribuant la valeur 10 mm pour renforcer le modèle.

   1. Cliquez sur Modifier > Appuyer/Tirer dans la barre d’outils.

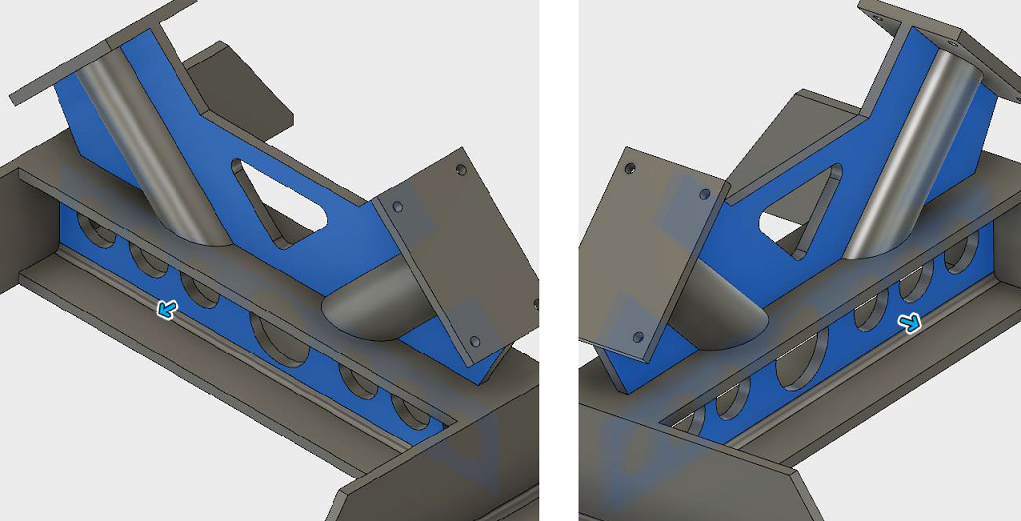

   2. Sélectionnez les faces avant et arrière de l’effet tissé.



      Vous devez sélectionner 8 faces au total.

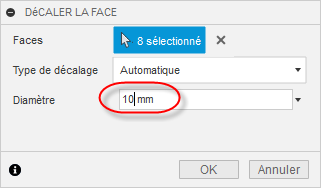

   3. Définissez la distance sur 10 mm.



   4. Cliquez sur OK.

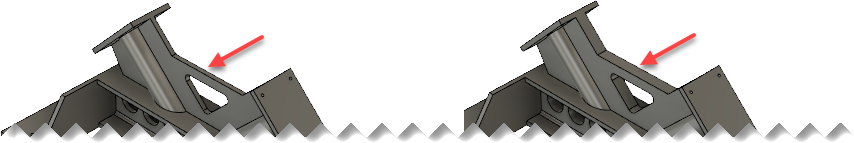

   La portion à âme pleine du modèle est désormais plus épaisse.



5. Remplacez les rayons de deux des perçages de l’âme inférieure par la valeur 7,5 mm.

   1. Cliquez sur Modifier > Appuyer/Tirer dans la barre d’outils.

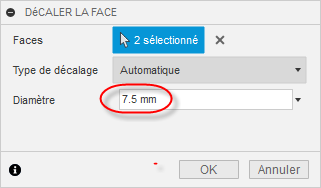

   2. Sélectionnez les faces cylindriques (revêtement intérieur) des deux perçages aux extrémités de l’âme.



   3. Définissez la distance sur 7,5 mm.



   4. Cliquez sur OK.

   Les perçages sont désormais plus petits.



6. Ajoutez des congés à la partie supérieure de l’âme en spécifiant un rayon de 75 mm.

   1. Cliquez sur Modifier > Appuyer/Tirer dans la barre d’outils.

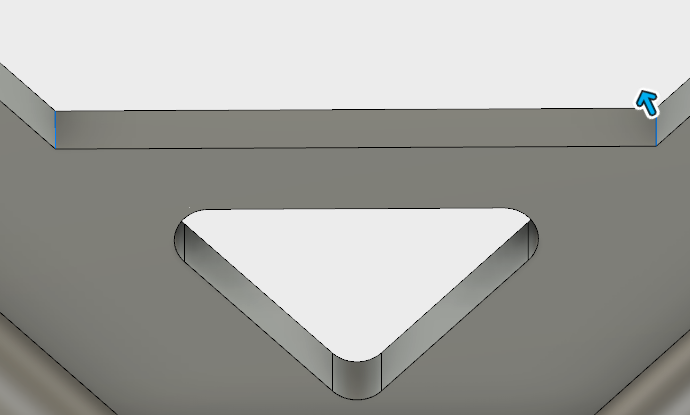

   2. Sélectionnez les deux petites arêtes en haut de l’âme.

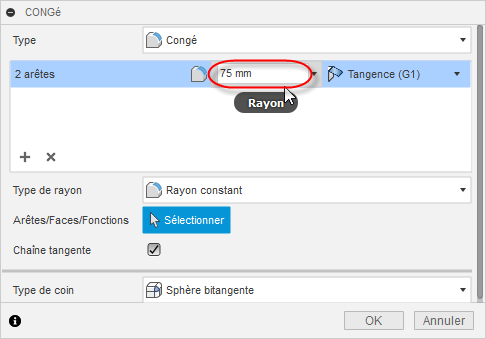

   3. Entrez une valeur de rayon de 75 mm.



   4. Cliquez sur OK.

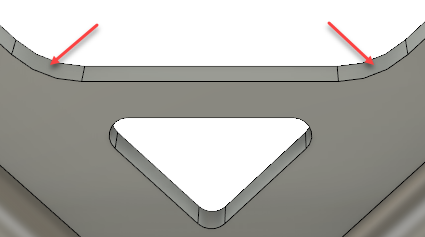

Les arêtes deviennent des congés.

Résumé de l’exercice

Dans cet exercice, vous avez utilisé des paramètres pour appliquer des valeurs à plusieurs objets, de manière cohérente.
