Didacticiel : mesure des composants du modèle
Lors de la création de corps, de composants et d’ensembles, il est essentiel de pouvoir mesurer les longueurs, distances, rayons, diamètres, angles, surfaces et autres fonctions de modèle.
Dans ce didacticiel, vous allez vous exercer à mesurer un ensemble pour vous assurer que ses composants sont correctement ajustés.
Conditions préalables
Cliquez sur

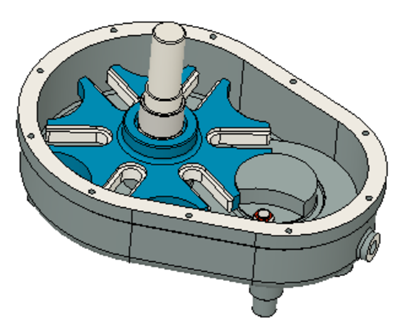

Panneau de données > Basic Training >04 - Modeling pour ouvrir la pièce Geneva_Drive.Vérifiez que l’espace de travail Conception est actif.
Familiarisez-vous avec l’ensemble.
- Dans le navigateur, désactivez et activez le cadre, la croix et le rotor.
- Vérifiez ensuite que le cadre est désactivé, et que la croix et le rotor sont activés.
Conseil : appuyez sur la touche
S pour afficher la boîte à outils, puis recherchez les outils que vous souhaitez utiliser dans l’espace de travail actif.
