Dans cet exercice, vous devez prendre plusieurs mesures pour vous assurer que les composants de la croix de Malte pivoteront sans contrainte, en ménageant des dégagements entre les composants.

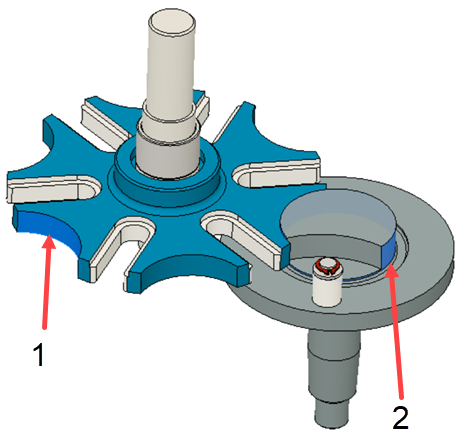

À l’aide de l’outil Mesurer, comparez les rayons des rayons d’accouplement sur la croix et le rotor.
Sélectionnez les emplacements 1 sur la croix et 2 sur le rotor.
Dans l’espace de travail de conception, cliquez sur le groupe de fonctions Inspecter > Mesurer.
Sélectionnez sur la figure la face du grand rayon sur la croix (1).
Notez le rayon de la fonction.
Le rayon de la croix est légèrement supérieur à celui du rotor pour que les pièces soient bien ajustées par rapport aux rayons.
À l’aide de l’outil Mesurer, vérifiez que la croix et le rotor sont correctement positionnés l’un par rapport à l’autre.
Dans l’espace de travail de conception, cliquez sur le groupe de fonctions Inspecter > Mesurer.
Sélectionnez le grand diamètre au centre de la croix (1).
Sélectionnez le rayon de la croix (2).
Notez la distance et la distance minimale. La distance est la longueur entre le centre des deux fonctions radiales.
Cliquez sur Redémarrer la sélection dans la boîte de dialogue Mesurer.

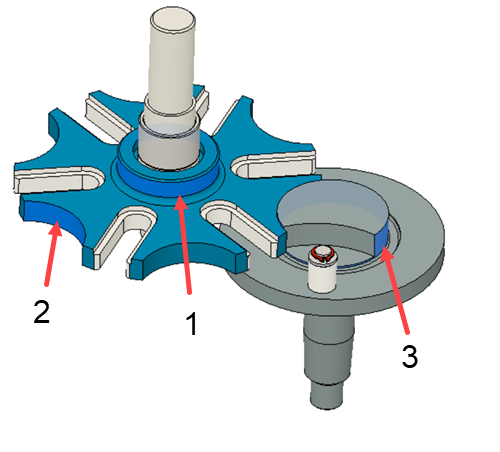

Sélectionnez le grand diamètre au centre de la croix (1).
Sélectionnez les rayons incomplets sur le rotor (3).
Notez la distance et la distance minimale.
La distance des deux mesures est la même, mais les distances minimales sont différentes et la mesure du rotor est plus petite. Cette distance inférieure produit un écart entre le rotor et la croix, lequel résulte de la différence du rayon mesuré en premier lieu.

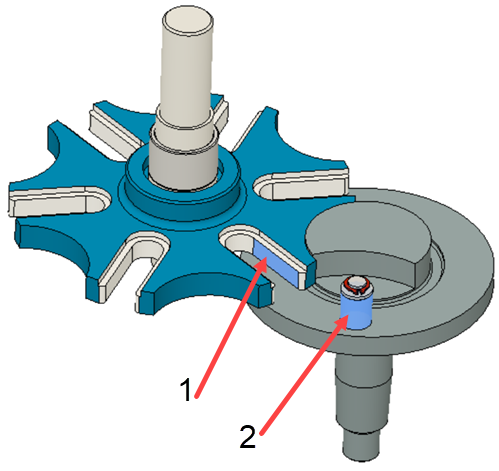

Mesurez le diamètre de la broche du rotor pour vous assurer qu’elle tient dans les fentes des composants de la croix.
Le diamètre de la broche est inférieur à la largeur de la rainure, de sorte que le rotor ne s’attachera pas aux rainures de la croix.
