Découvrez comment utiliser l’outil Dépouille pour appliquer un angle de dépouille fixe ou de ligne de joint pour faire pivoter les faces d’un corps solide dans Fusion.

1. Dans l’espace de travail de conception, onglet Solide, sélectionnez Modifier > Dépouille.

   La boîte de dialogue Dépouille s’affiche.

2. Dans la boîte de dialogue , sélectionnez le type :

   • Plan fixe : crée une dépouille à partir d’un plan fixe.
   • Ligne de joint : crée une dépouille le long d’une ligne de joint.

3. Sélectionnez un plan ou une face pour définir le sens de démoulage.

   Pour inverser le sens de démoulage, cliquez sur le manipulateur de sens de démoulage dans le canevas.

4. Sélectionnez les faces à dépouiller.

5. Pour le type de dépouille Plan fixe, sélectionnez Côtés de la dépouille :

   • Un côté : appliquez la dépouille à un côté.
   • Deux côtés : appliquez une dépouille à deux côtés à des angles différents.
   • Symétrique : appliquez une dépouille à deux côtés au même angle.

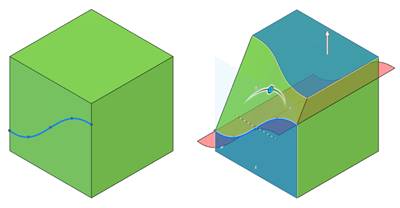

6. Pour le type de dépouille Ligne de joint, sélectionnez un plan, une face, une arête ou une courbe d’esquisse sur le corps solide à utiliser comme outil de joint.

7. Pour le type de dépouille Ligne de joint, sélectionnez le type de ligne de joint et ajustez les paramètres associés :

   • Corriger la ligne de joint sur place : fixe la ligne de joint sur place.
     • Sélectionnez Côtés de la dépouille :
       • Un côté : appliquez la dépouille à un côté.
       • Deux côtés : appliquez une dépouille à deux côtés à des angles différents.
       • Symétrique : appliquez une dépouille à deux côtés au même angle.
   • Déplacer la ligne de joint : déplace la ligne de joint pour appliquer la dépouille.
     • Sélectionnez la direction :
       • Angle au-dessus : conserve l’angle au-dessus de la ligne de joint.
       • Angle au-dessous : conserve l’angle au-dessous de la ligne de joint.
       • Les deux : conserve l’angle des deux côtés de la ligne de joint.
     • Arêtes bloquées : sélectionne des arêtes pour éviter la déformation lors du déplacement de la ligne de joint.

8. Ajustez l’angle de la dépouille :

   Utilisez la poignée du manipulateur d’angle dans la zone de dessin ou entrez une valeur exacte.

9. Cliquez sur OK.

L’angle de dépouille s’affiche sur le corps solide dans la zone de dessin.

Conseils

• Maintenez la touche Ctrl (Windows) ou Command (Mac OS) enfoncée pour modifier le jeu de sélection une fois que l’aperçu de l’outil de chanfreinage s’affiche sur le corps dans la zone de dessin.
• Vous pouvez décocher la case Chaîne tangente si vous ne souhaitez pas inclure de géométrie connectée de manière tangentielle lorsque vous sélectionnez des faces.
