Insertion d’un composant McMaster-Carr

Découvrez comment accéder aux composants McMaster-Carr et insérer un fichier CAO 3D de la bibliothèque McMaster-Carr dans votre conception Fusion.

1. Dans la barre d’outils, cliquez sur Insérer > Insérer un composant McMaster-Carr .

2. Cliquez sur OK lorsque la remarque s’affiche.

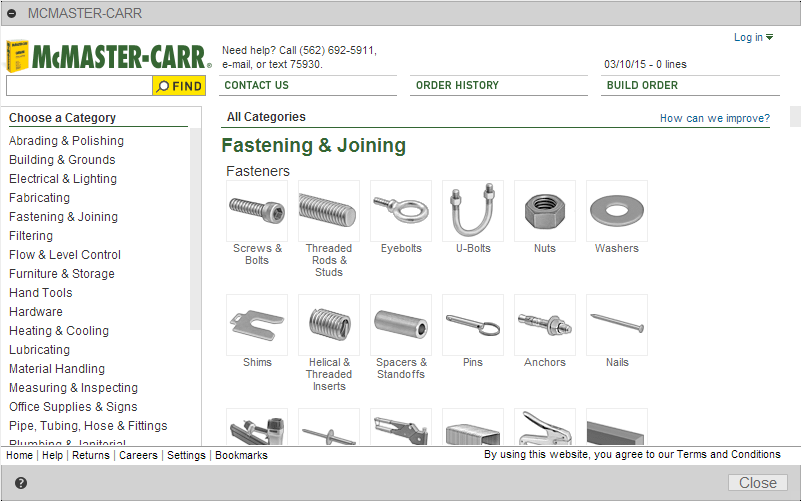

   Le site Web de McMaster-Carr s’ouvre directement dans Fusion.



3. Pour trouver un composant, parcourez le catalogue.

   L’icône CAO sur la page du composant indique si des dessins techniques ou des modèles 3D sont disponibles.



4. Cliquez sur un numéro de pièce pour accéder au modèle 3D.

5. Cliquez sur Détails du produit.

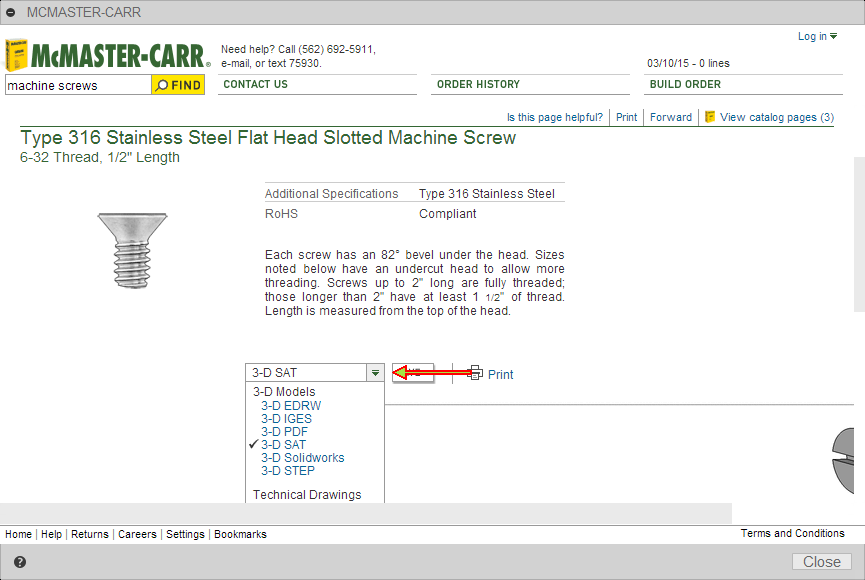

6. Dans la liste déroulante, sélectionnez un format 3D.

   Remarque : seuls les formats SAT et STEP 3-D sont pris en charge.

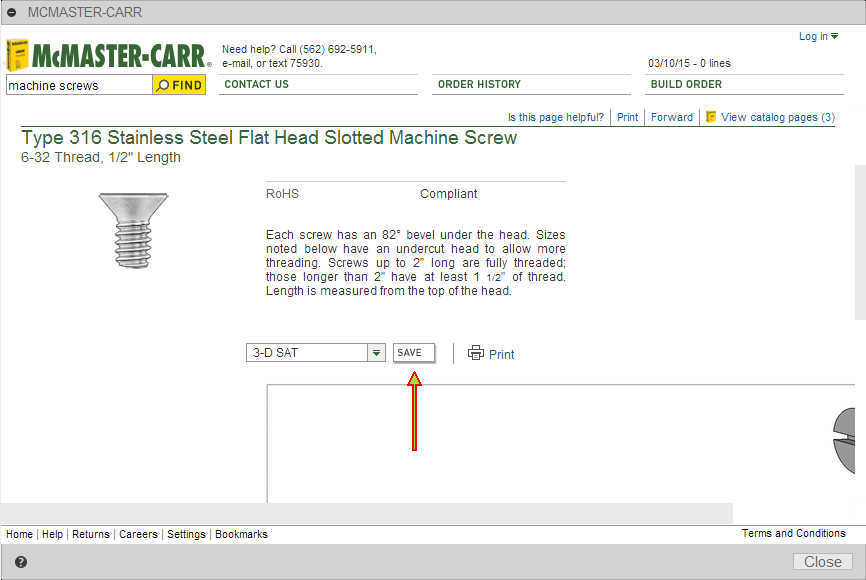

7. Cliquez sur Enregistrer.



Le composant sélectionné est inséré dans la conception active.

Conseil

• Cliquez avec le bouton droit de la souris sur le composant dans le navigateur et sélectionnez Propriétés pour modifier le nom de la pièce, son numéro et la description.

Vidéo

Accès à McMaster-Carr dans Fusion
