L’outil de révolution de solide crée un corps solide en faisant tourner une géométrie de modèle ou de contour sélectionnée autour d’un axe dans Fusion.

Conception > Solide > Créer > Révolution

Contour

Sélectionnez les faces ou les contours d’esquisse coplanaires à faire tourner.

Axe

Sélectionnez un objet linéaire ou circulaire pour définir l’axe autour duquel faire tourner le contour.

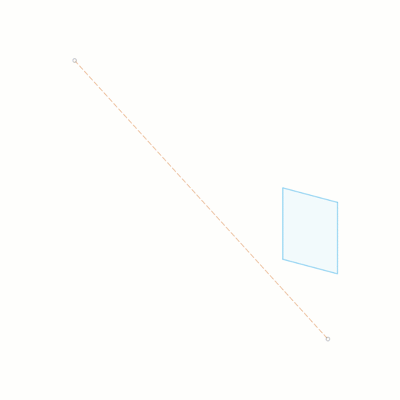

Projeter l’axe

Projette l’axe sur le même plan d’esquisse que le contour pivoté. Désactivez cette option pour conserver l’axe à son emplacement d’origine.

Type d’étendue

Permet d’indiquer le point d’arrivée de la révolution.

• Partielle : fait tourner le contour autour de l’axe selon la valeur d’angle que vous spécifiez.
• Vers l’objet : fait tourner vers un corps, une face ou un plan que vous sélectionnez.
• Complète : fait tourner le contour de 360 degrés autour de l’axe.

Angle

Indique l’angle de révolution autour de l’axe.

• Si le type d’étendue est défini sur Partielle , spécifiez la valeur de l’angle de révolution du contour autour de l’axe.
• Si le type de direction est défini sur Vers l’objet , sélectionnez le corps, la face, le plan ou le sommet vers lequel effectuer la révolution.

Direction

Contrôle la direction de la révolution à partir du plan du contour.

• Un côté : permet de faire tourner le contour sur un côté du plan du contour.
• Deux côtés : permet de faire tourner le contour de chaque côté du plan du contour.
• Symétrique : permet de faire tourner le contour symétriquement de chaque côté du plan du contour.

Opération

Sélectionnez une opération pour contrôler l’impact de la fonction sur la conception.

• Joindre : combine le nouveau corps avec un corps existant.
• Couper : permet de couper une zone en dehors d’un corps existant.
• Intersection : permet de créer un corps à l’intersection d’un corps existant et du nouveau corps.
• Nouveau corps : permet de créer un corps dans le composant actif.
• Nouveau composant : permet de créer un corps dans un nouveau composant.

Objets à couper

Sélectionnez cette option pour recalculer les corps ou conserver les corps actifs.

• L’option Sélectionner automatiquement permet de recalculer les corps à couper en fonction de l’état de visibilité courant.
• L’option Nombre de corps permet de couper les corps qui ont été inclus lors de la création de l’opération de coupe.

Disponible uniquement pour les opérations de coupe. Cette option n’est active que lorsque vous modifiez des opérations.

Lors de la création d’une opération de coupe, les corps à affecter sont déterminés en fonction de la visibilité. Seuls les corps visibles sont pris en compte dans cette opération. Les corps qui ne sont pas visibles sont ignorés.

Quand vous modifiez l’opération dans le plan de montage chronologique, la coupe est recalculée. Vous pouvez choisir de recalculer les corps à couper (sélection automatique) ou de conserver les corps utilisés lors de la création de l’opération (Nombre de corps).
