Alignement des solides

Découvrez comment utiliser l’outil Aligner pour réorienter et aligner des corps ou des composants sans créer de relations entre les objets dans Fusion.

1. Cliquez sur Conception > Solide > Modifier > Aligner .

   La boîte de dialogue Aligner s’affiche.

2. Dans la boîte de dialogue, sélectionnez le type d’objet à aligner :

   • Corps : permet de sélectionner des corps dans la zone de dessin.
   • Composants : permet de sélectionner des composants dans la zone de dessin.

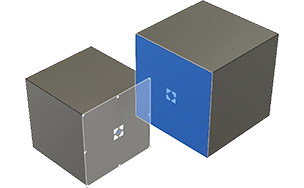

3. Dans la zone de dessin, sélectionnez la géométrie d’origine dans le champ De. Vous pouvez utiliser un point, une ligne, un plan, un cercle ou un système de coordonnées.

4. Dans le champ À, sélectionnez la géométrie de destination.

5. Facultatif : cliquez sur Inverser pour faire pivoter le résultat de 180 degrés.

6. Facultatif : cliquez sur Angle pour faire pivoter le résultat de 90 degrés. Continuez de cliquer pour effectuer une rotation par incréments de 90 degrés.

7. Cliquez sur OK.

Une fois l’outil validé, une nouvelle fonction Aligner est créée dans le plan de montage chronologique, ce qui vous permet de revenir en arrière et de la modifier ultérieurement en double-cliquant sur son icône.
