Création d’un axe perpendiculaire à une face au niveau d’un point interne

Découvrez comment utiliser l’outil Axe perpendiculaire au point pour créer un axe de construction perpendiculaire à une face au niveau d’un point interne sur la face dans Fusion.

1. Dans la barre d’outils, sélectionnez Construire > Axe perpendiculaire au point .

   La boîte de dialogue Axe perpendiculaire au point s’affiche.

2. Dans la zone de dessin, sélectionnez un point sur une face.

3. Cliquez sur OK.

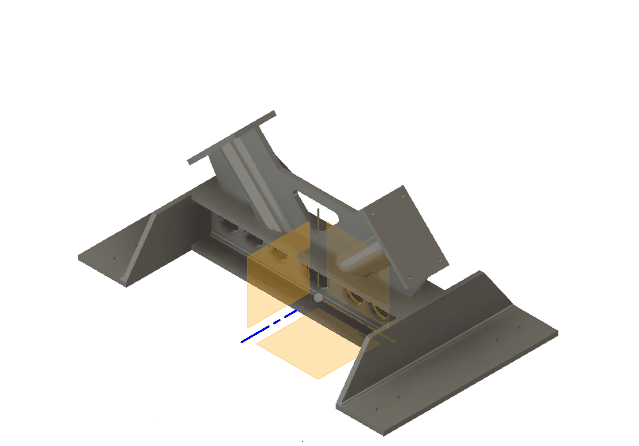

Le nouvel axe de construction s’affiche dans la zone de dessin, perpendiculairement au point sélectionné sur la face.

Conseils

• Vous ne pouvez créer qu’un seul axe de construction à la fois.
• Créez des axes de construction lorsque vous souhaitez référencer un axe ou une arête qui n’existe pas et ne correspond pas à l’un des trois axes par défaut.
• Vous ne pouvez pas créer un axe perpendiculaire au point passant par un plan de construction.
• Utilisez l’axe perpendiculaire à la face au niveau du point si vous voulez sélectionner un point qui n’existe pas sur la face.
